一，BSD系列湿式气体流量计慨述：

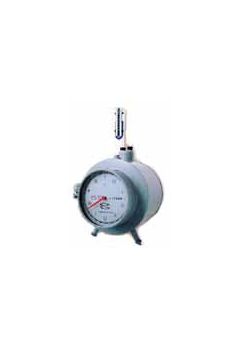

BSD0.5湿式气体流量计，公称流量为：每小时0.5立方米也就是500L(升)该湿式气体流量计主要用于计量煤气、空气或其他无腐蚀性气体的体积流量，特别适合冶金工业、煤气工业、化学工业及科研单位用作高精度气体计量。
二、原理结构
BSD0.5型湿式气体流量计由壳体、鼓轮、计数器等组成。主要部分采用紫铜扳制成，外壳为圆筒形，并且经过表面防腐处理，使用寿命长。内部为一分为四的转子，鼓轮内分成四个相等的计量室，用水密封，流量计的正面装有溢水旋塞、表面、指针和记录流量的计数机，后面装有进气管、放水开关。顶部有出气管、水平仪和垂直于外壳的插湿度计和压力表的孔眼，下部有3只脚，带有螺纹，可以校正平面。该湿式气体流量计运转稳定，计量精度高。
三、技术参数
|
项 目
|
单位
|
型 号
|
||||
|
BSD0.5
|
BSD2
|
|||||
|
公称流量
|
m3/h
|
0.5
|
2
|
|||
|
最大流量
|
m3/h
|
0.75
|
3
|
|||
|
最小流量
|
m3/h
|
0.005
|
0.02
|
|||
|
工作压力范围
|
Pa
|
500-3000
|
||||
|
压力损失
|
Pa
|
≤80
|
≤90
|
|||
|
基本误差限
|
Qmin≤Q＜0.1Qmax
|
%
|
±2.0
|
±2.5
|
||
|
±1.0
|
±1.5
|
|||||
|
0.1Qmax＜Q≤Qmax
|
||||||
|
使用温度
|
℃
|
5-35
|
||||
|
主抽每转容积
|
L/Rev
|
5
|
20
|
|||
|
最小刻度值
|
/
|
0.02
|
0.1
|
|||
|
最大累计位数
|
m2
|
99.999
|
||||
|
计数器最小指示值
|
L
|
0.02
|
0.1
|
|||
|
进气管内径
|
mm
|
10
|
19
|
|||
|
出气管内径
|
mm
|
7
|
18
|
|||
|
重量
|
kg
|
5.8
|
9
|
|||
|
外型尺寸（长X宽X高）
|
mm
|
270x300x340
|
400x350x500
|
|||
