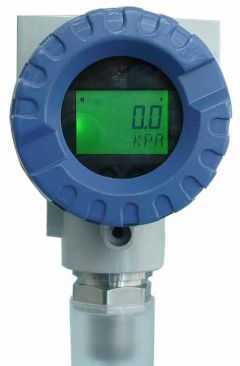

FG300 HART协议智能压力变送器,选用多种传感器芯片(扩散硅、陶瓷电容)组件和高品质的集成电路组装而成,它具有高品质、低价位、能适应各种工业应用的特点,主体电路工艺材料先进,密封固化与外部完全隔离,能满足防潮、防水、防爆、防腐、防尘等恶劣工况的要求,选用不同的过程连接件可对强腐性的介质、高低温介质、粘稠介质进行准确测量。
FG300 HART协议智能压力变送器可广泛应用于石油、化工、钢铁、电力、建材、纺织、制药、食品、气体、科学实验和军工等各个领域,实现对各工艺点压力的计量、监视和控制。
压力变送器,分普通和智能型两种,普通型提供标准的直流4-20mA信号输出,智能型除可选HART通信之外,也可选RS485接口,它用编程软件调整变送器零点和量程等参数。
2. 主要特性
1)输出与通讯
通过HART协议来通讯,可使输出与通讯同时进行而不损害回路的完整性。选用RS485通讯时,可以通过RS485口传送数据及组态数据。
2)数据存储(智能型)
组态数据存贮在变送线路板上的非易失性EEPROM存贮器中。变送器断电后数据仍能保存,因此变送器一通电可立刻工作。
3)数/模转换和信号传输(智能型)
过程量以数字数据方式存贮,可进行线性修正和工程单位转换。
4)组态软件功能
HART协议使用户很容易对智能压力变送器进行组态,测试和具体设置,或者通过任意支持HART通讯协议的上位机完成通讯。
5)故障连续自检
智能型压力变送器可进行连续自检。如发现问题,变送器则激活用户可选的模拟输出报警。
3.技术参数
·被测介质:液体、气体、蒸汽
·测量范围:0-500Pa~0-2.5KPa (不带隔离膜片)
0-3KPa ~0-80MPa (带隔离膜片)
·精度等级:±0.2%FS,±0.25%FS
·温度漂移:≤0.2% FS /℃(在0-70℃范围内)
·环境温度:-38℃~+85℃
·介质温度:-20℃~+85℃
·输出信号:4-20mA或HART协议
·供电电压:16-28VDC
·允许过载:额定压力的2倍
·显示表头:0-100%模拟指示(精度2.5%), LCD用户可选
·防爆等级: 隔爆 dII C T6
·接湿件材质:316不锈钢和1Cr18Ni9Ti
·外壳材质:压铸合金铝,表面环氧喷涂
·引压接口:M20×1.5外螺纹或1/2-14NPT外螺纹
·重 量: 1.4kg
4.选型
FG300
|
压力变送器
|
|||||||||
代号
|
压力类型
|
|||||||||
A
|
绝对压力
|
G
|
表压(相对于大气压测量)
|
|||||||
S
|
密封表压(背压腔为一个标准大气压)
|
|||||||||
代号
|
测量范围
|
|||||||||
01
|
0-500~0-1000Pa
|
02
|
0-1.5~0-2.5KPa
|
|||||||
03
|
0-3~0-5KPa
|
04
|
0-5~0-35KPa
|
|||||||
05
|
0-30~0-100KPa
|
06
|
0-60~0-200KPa
|
|||||||
07
|
0-140~0-700KPa
|
08
|
0-0.6~0-1.7MPa
|
|||||||
09
|
0-1~0-3.5MPa
|
10
|
0-2.5~0-7MPa
|
|||||||
11
|
0-6~0-35MPa
|
12
|
0-25~0-80MPa
|
|||||||
代号
|
精度等级
|
|||||||||
A
|
0.2%
|
B
|
0.25%
|
|||||||
代号
|
接口方式
|
|||||||||
1
|
M20 × 1.5
|
2
|
1/2-14NPT
|
|||||||
3
|
其他连接方式
|
|||||||||
代号
|
防爆方式
|
|||||||||
N
|
普通不防爆
|
i
|
本安防爆
|
|||||||
d
|
隔离防爆
|
|||||||||
代号
|
附加功能(可不选或选其中一项)
|
|||||||||
M1
|
带线性指针表0-100%
|
模拟
|
||||||||
M3
|
带LCD 显示表
|
|||||||||
M5
|
带LED 显示表
|
|||||||||
S
|
带RS485 接口
|
智能
|
||||||||
H
|
带HART 通信
|
|||||||||
FG300
|
G
|
08
|
B
|
1
|
N
|
M1 变送器完整型号举例
|
