氧化锆氧分析仪广泛应用于多种行业的燃烧监视与控制过程，并且帮助各行业领域取得了相当可观的节能效果。应用领域包括能耗行业，如钢铁业、电子电力业、石油化工业、制陶业、造纸业、食品业、纺织品业，还包括各种燃烧设备，如焚烧炉、中小型锅炉等。将此分析仪应用于燃烧监视与控制，将有助于充分燃烧，减少CO2、SOx及NOx的排放，从而为防止全球变暖及空气污染做出贡献。

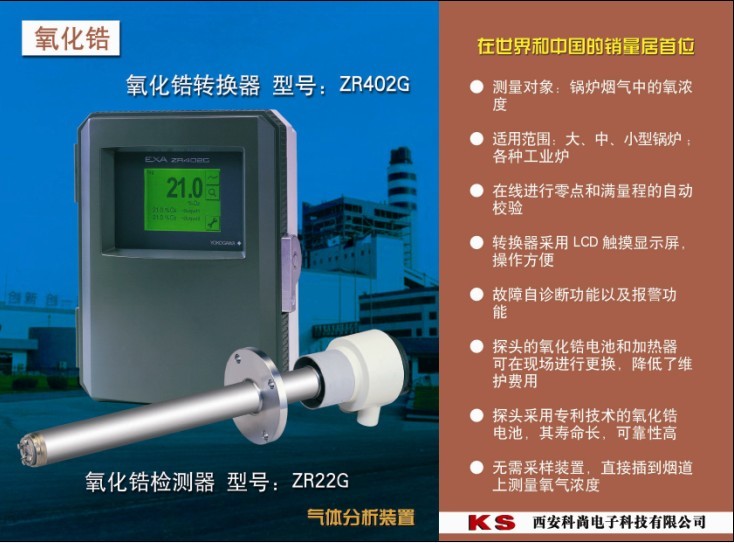

ZR4O2G转换器配有LCD触摸屏，具有多种多样的设定显示、标定显示、氧气浓度趋势显示，更加易于操作，且显示功能增强。转换器具有各种标准功能，如测量和运算，以及包括自检在内的维护功能。ZR22G分体型传感器采用高度可靠的氧化锆传感器，其加热设备可现场更换。如果将该传感器安装于烟道壁，即可直接进行气体测量。
ZR4O2G转换器配有LCD触摸屏，具有多种多样的设定显示、标定显示、氧气浓度趋势显示，更加易于操作，且显示功能增强。转换器具有各种标准功能，如测量和运算，以及包括自检在内的维护功能。ZR22G分体型传感器采用高度可靠的氧化锆传感器，其加热设备可现场更换。如果将该传感器安装于烟道壁，即可直接进行气体测量。
特性：
- 分体型转换器ZR402G具有LCD触摸屏，易于操作。
- 嵌入式探头加热装置可现场更换，降低了维护成本。
- 探头采用使用寿命长、可靠性高的氧化锆传感器。
- 使用数字通信(HART)进行远程维护，降低了维护成本。
说明: HART是HART通信基金会的注册商标。
一、氧化锆氧气/高温湿度分析仪检测器选型：(分体型)
|
型号
|
后缀代码
|
附加码
|
备注
|
|||||||
|
ZR22G
|
分体式氧化锆氧气分析仪
|
|||||||||
|
长度
|
-015
|
0.15m(高温用) *1
|
||||||||
|
-040
|
0.4m
|
|||||||||
|
-070
|
0.7m
|
|||||||||
|
-100
|
1.0m
|
|||||||||
|
-150
|
1.5m
|
|||||||||
|
-200
|
2.0m
|
|||||||||
|
-250
|
2.5m *2
|
|||||||||
|
-300
|
3.0m *2
|
|||||||||
|
材料
|
-S
|
SUS316
|
||||||||
|
-C
|
校验气体管子不锈钢合金
|
|||||||||
|
法兰*3
|
-A
|
ANSI CLASS150-2-RF
|
||||||||
|
-B
|
ANSI CLASS150-3-RF
|
|||||||||
|
-C
|
ANSI CLASS150-4-RF
|
|||||||||
|
-E
|
DIN PN10-DN50-A
|
|||||||||
|
-F
|
DIN PN10-DN80-A
|
|||||||||
|
-G
|
DIN PN10-DN100-A
|
|||||||||
|
-K
|
JIS 5K-65-FF
|
|||||||||
|
-L
|
JIS 10K-65-FF
|
|||||||||
|
-M
|
JIS 10K-85-FF
|
|||||||||
|
-P
|
JIS 10K-100-FF
|
|||||||||
|
-Q
|
JIS 5K-32-FF(高温用)
|
|||||||||
|
-R
|
JPI CLASS150-4-RF
|
|||||||||
|
-S
|
JPI CLASS150-3-RF
|
|||||||||
|
-W
|
Westinghouse
|
|||||||||
|
气体方式
|
-C
|
自然对流
|
||||||||
|
-E
|
压缩空气
|
|||||||||
|
-P
|
压力补正
|
|||||||||
|
气体配线
|
-R
|
RC 1/4
|
||||||||
|
-T
|
1/4 FNPT
|
|||||||||
|
连接柜配线
|
-P
|
G 1/2
|
||||||||
|
-G
|
PG13.5
|
|||||||||
|
-M
|
M20*1.5mm
|
|||||||||
|
-T
|
1/2NPT
|
|||||||||
|
-Q
|
快速连接
|
|||||||||
|
语言
|
-J
|
日文
|
||||||||
|
-E
|
英文
|
|||||||||
|
-C
|
中文
|
|||||||||
|
—
|
-A
|
总是-A
|
||||||||
|
*选择
|
/D
|
DERAKANE涂层
|
||||||||
|
/C
|
合金螺栓
|
|||||||||
|
/CV
|
检查阀
|
|||||||||
|
/F1
|
灰尘过滤器
|
|||||||||
|
/SCT
|
不锈钢标牌
|
|||||||||
*1、随Z021P高温检测器适配器运用，选法兰(-Q)
*2、当检测器插入长度大于2.5m时，用检测器保护管，指定Z021R-L-口口口-口，指定法兰附加编码-C或-K。
*3、法兰厚度尺寸。
二、氧化锆氧气分析仪转换器选型：
|
型号
|
后缀代码
|
附加规格
|
备注
|
|||
|
ZR402G
|
分体式氧化锆氧气分析仪转换器
|
|||||
|
转换器
连接
|
-P
|
G 1/2
|
||||
|
-G
|
Pg13.5
|
|||||
|
-M
|
M20*1.5mm
|
|||||
|
-T
|
1/2NPT
|
|||||
|
显示
|
-J
|
日文
|
||||
|
-E
|
英文
|
|||||
|
-C
|
中文
|
|||||
|
语言
|
-J
|
日文
|
||||
|
-E
|
英文
|
|||||
|
-C
|
中文
|
|||||
|
—
|
-A
|
总是-A
|
||||
|
选项
|
/HS
|
用于湿度分析仪(*1)
|
||||
|
/H
|
加罩(*3)
|
|||||
|
/SCT
|
不锈钢标牌(*2)
|
|||||
|
/PT
|
印刷标牌(*2)
|
|||||
选型举例：ZR402G-P-C-C-A、ZR402G-G-C-C-A、ZR402G-M-C-C-A、ZR402G-T-C-C-A
*1、在测量湿度时确定指定/HS。
*2、指定选/SCT或/PT选项。
*3、如被擦伤仍能有效防止太阳光。
规格：
| 测量对象 | 燃烧废气和混合气体中的氧气浓度 |
| 测量系统 | 氧化锆系统 |
| 氧气浓度 | 0.01～100vol% |
| 输出信号 | 4～20mA DC(最大负载电阻550Ω) |
| 测量量程 | 0~5vol%或0~100vol%(O2单位为1vol%)量程下任意设定，或部分量程 |
| 数字通信(HART) | 250～550Ω，取决于与回路相连的现场设备数(多点模式) |
| 样气压力 | -5～+250kPa |
| 样气温度 | 0～700℃(仅探头) 700～1400℃(带0.15m探头和高温探头适配器) |
| 探头长度 | 0.15，0.4，0.7，1.0，1.5，2.0，2.5，3.0，3.6，4.2，4.8，5.4m |
| 接点输出 | 四点(一点故障安全，常开) |
| 接点输入 | 两点 |
| 标定 | 方法: 零点气/量程气标定 标定模式: 自动，半自动和手动(所有都通过LCD触摸屏交互进行) |
| 传感器结构 | 非防爆，等同于NEMA4X/IP66 |
| 转换器结构 | 室外安装，等同于NEMA4X/IP66 |
| 环境温度 | 探头: -20～150℃ 转换器:-20℃～55℃ |
| 电源 | 85～264V AC，45～66Hz |
性能：
| 重复性 | 设定量程最大值的±0.5% |
| 线性 | 设定量程最大值的±1% |
| 漂移 | 每月设定量程最大值的±2% |
| 响应时间 | 5秒内达到90%响应 |
