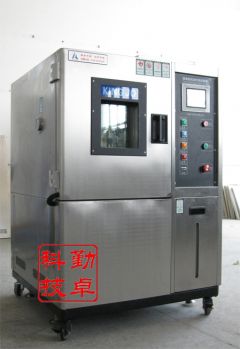

高低温试验箱

1．概述

可编程高低温湿热交变试验箱是广泛适用于航空、航天、军工、电工、电子等产品整机及零部件在常压下的高温高湿试验。供用户对整机(或部件)，电器、仪器、材料、涂层、镀层等作相应的老化试验，以便对试品的性能和品质作出评价，本设备具有以下几个基本特点：1试验系统结构设计先进合理，制造工艺规范，外型美观、大方、维护保养方便。

2零部件的配套与组装匹配性好，主要功能元器件均采用具有国际先进水平的原装进口件。

3提高了产品的安全性和可靠性，能保证用户长时间、稳定工作的使用要求。

4设备使用方便，买方只需提供电力和满足要求的工作环境即可。

2．主要技术指标：
2. l工作室尺寸：选型
2.2外形尺寸：可选型
2.3温度范围：-40～150℃
2.4温度波动度：±0.5℃
2.5温度均匀度：≤±2℃：
2.6升温时间：0～+150℃70min
2.7降温时问：20～-0℃20mln
2.8湿度范围： 30％RH～98％RH
2.9湿度误差：：+2-3％R.. H(75％R.H以上)，±5％(75％R.H以下)。
2.l0电源：220V 50 Hz
2.11风速：≤1．7m／s；
2.12功率：4KW以上产品运行技术数据均在室温25℃，相对湿度≤85％R.H，试验箱空载、常压条件下，温度恒定两小时后测得。
3 空气调节；
3.1空气调节方式：强制通风内循环，平衡调温法。即当目标温度要求均高于室温+15时，制冷系统不工作，中央控制系统根据所采集到的箱内温度信号进行放大、模／数转换、非线性校正后与温度的设定值(目标值)进行比较，得出的偏差信号经PID运算，输出调节信号自动控制加热器的输出功率大小，使试验箱内的加热和热散达到一种动态平衡，最终达到恒温的目的。当目标温度要求低于室温+15时，制冷系统在连续工作的情况下，中央控制系统根据所采集到的箱内温度信号进行放大、模／数转换、非线性校正后与温度的设定值( 目标值) 进行比较，得出的偏差信号经PID运算，输出调节信号，自动控制加热器的输出功率，最终使箱内的温度达到一种动态平衡。
3.2空气循环装置：内置空调间，循环风道及离心式风机：
3.3空气加热方式：优质镍铬合金电加热器；
3.4空气冷却方式：多级膜片式空气热交换器(制冷蒸发器)
4制冷系统：
4.1做工考究的低温工艺：低温联接管路采用优质无氧铜管、充氮焊接、高保压防泄漏工艺以确保焊接质量；管路的长度、倾斜度、坡度及走向都经过严格的计算，以达到最佳的制冷效果：螺纹连接采用美国“乐泰”厌氧胶密封，基本杜绝国产低温试验设备氟利昂泄漏现象等。
4.2主要制冷配件
1)制冷压缩机：采用世界知名牌法国‘‘泰康”全封闭压缩机单级制冷系统。该型号压缩机制冷量大、噪音小、能耗低、效率高。能够长期、稳定、可靠的运行，系统整体构成合理、运行成本经济。
2)制冷蒸发器：采用翅片蒸发器比一般蒸发器换热效率高30％，具有美观、小巧、降温快等优点。
3)高效冷凝蒸发器换热器由若干片压制成人字型波纹的耐腐蚀不锈钢薄片组成，相邻的一对不锈钢片波纹方向相反，波纹背线彼此相交构成大量的接触焊点，山于复杂的接触交差网络通道使两侧流体形成紊流，提高了换热强度，同时强烈的紊流和光滑的在锈钢表面使钎焊板式热交换的流道内表面不易结垢，采用此换热器后不但系统阻力也降低，而且克服了以往国产大型低温试验箱此部件的尺寸大、换热差、效率低等缺点。
4)主要制冷配件：电磁阀(日本鹭宫及意大利卡斯托)、手动截止闽( 意大利卡斯托)、过滤器( 美国丹佛斯及斯波兰) 均采用进口名牌产品；
5)制冷蒸发器采用美国成套设备，单面焊、冷扩；
4.3冷却方式：风冷；
4.4制冷剂：采用美国正品Honeywell.Genetrom.R404(环保型氟锂昂)。
4.5加湿方式：浅水盘表面蒸发式加湿；
4.6供水装置：采用全自动供水系统，缺水断水带报警装置。
4.7加湿用水：蒸馏水或去离予水。
5室体结构：
5.1试验箱采用整体式结构，电器控制系统操作、维修方便。试验箱内壁采用SUS304不锈钢板制造，箱体外壁采用优质冷轧钢板加工成型，表面经酸洗磷化处理后作静电喷塑处理；
5 2试验箱大门：采用柔性悬挂活动门加硅橡胶密硅条，该装置密封性能好，调节方便。为了防止低温试验时门框和门的边沿凝露或结霜，门框和门边沿设置有电热除霜装置。为方便观察试品，箱体大门上设有265×375电加热防霜中空玻璃；
5.3保温材料采用超细玻璃纤维，保温效果良好，试验箱外表而不结霜，不凝露。
5.4箱体侧面开有050测试孔一个。
5.5供水水箱：前置式，加水更方便
5.6工作室照明：7w节能灯。
6测控系统：
6.1测温元件：采用美国进口PTl00高精度铂电阻
6.2中央温度控制器：采用RUIKOYOM自主研发中文显示的温度程序控制调节仪，该控制仪采用LCD液品显示触摸屏，控制系统采用人机对话方式；具有自动、智能、人性化的设计。可显示，设定试验参数、程序曲线、工作时间、加热系统、制冷机组、循环风机的工作状态。同时具有试验程序自动运行及PID参数自整定功能；可自动组合加热系统、制冷系统、循环风机、超温报警等子系统工作，从而保证整个温度控制系统的高控制品质；控制系统还具备自检测、自诊断功能，自动进行故障显示、报警。
a温度程序控制仪主要性能指标：
b显示方式：LCD液品显示，触摸控制。中／英文界面可选；
c显示精度：温度0.1级；
d设定精度：温度0. l℃；
0显示分辨率：温度0.1℃；
f采样时间：1次／S；
g图形显示：完整显示设定程序曲线：
h程序容量：最大可达120个程序组，1200个程序段。
i温度PV值再传输：该仪表具有420mA模拟量输出，同步传输试验箱的温度显示值，可直接挂记录仪和打印机。
J控制模式：定值控制、程序控制：
k设备具有年、月、日及时间显示，设备总的运行时间、程序段运行时间显示。
1远程监控：带有标准的RS232和RS485计算机通信接口，可选配与普通计算机实现通讯并对试验箱进行远程监控。
6.3功率控制：采用固态继电器调功技术，控制可靠、无噪声、无电网污染；
6.4主要电器元件：断路器、漏电保护器、交流接触器、热继电器全部采用国产优质，可控硅固态继电器采用中外合资产品；
6 5运行方式：程序运行，恒定运行。
7安全保护和电磁兼容要求：
7.1本试验箱满足国家电工安全标准，布线规范，各接线端口均有明确标况，无裸露；
7.2工作室与各电源绝对绝缘，无积存静电；
7.3完善的安全保护功能：
1)独立工作室超温保护；
2)可靠的接地保护装置；
3)电源欠压保护；
4)漏电／断路保护；
5)加热器短路保护：
6)加湿器缺水保护；
7)鼓风电机过载保护；
8)制冷机超压保护；
9)制冷机过载保护；
8符合标准(试验方法)：
8.1GB11158 89
8.2 GB／2423.2-89
8.3 I EC68-2-2
8.4 GB/T2423.3-93
9设备使用条件：
9.1电源：220±10％V： 50Hz
9.2环境温度：5—35℃
9.3环境湿度：<85％R.H
9.4大气压：86～106KPa；
9.5环境条件：设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其它热源直接辐射。
9.6设备应水平放置于通风良好的试验室内，周围应留有充足的空间供操作及维护之用。
10售后服务
在需方遵守保管、使用和安装规则的条件下，从验收之日起12个月内试验箱因制造质量问题不能正常工作时，供方在得到通知后24小时内免费派人上门提供维修服务；终生提供维修服务。
11质量保证体系
本公司质量保证体系严格按照ISO9001之要求执行。
12配备技术资料


技术资料：产品合格证、使用说明书及维护保养、电气原理图、保修卡及仪表使用说明书。产品规格型号及技术参数：
