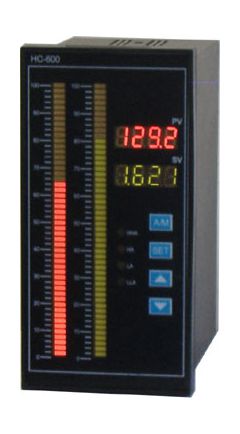

HC-402系列智能型双数显、双输出控制变送仪是智能型、高精度的数显测量控制仪表，与传感器及变送器配接可构成各种量程和规格的测控系统。
主要特点：
◆采用当今最先进的单片微机作主机，减少了外围部件，提高了可靠性。
◆集多种输入型号、输出方式于一机。
◆采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等技术，注重现场容错能力，使整机具有很强的抗干扰能力。
◆采用双四位LED数码管显示，可分别显示每个回路的测量值。
二、主要技术指标
基本误差：0.2％FS±1个字
分 辨 力：1、0.1
显 示：双四位LED数码管 160X80竖式可选带光柱显示
输入信号：标准电流 4～20mA
标准电压 0～5V，1～5V
热 电 偶 K、S、B、T、E、J、WRE、N
热 电 阻 Pt100、Cu50、Cu100
报警输出：每个回路可分别带上、下限报警控制输出，继电器输出触点容量 AC220V/3A或AC220V/1A。
变送输出：每个回路可分别带4～20mA、0～10mA、1～5V、0～5V隔离变送输出。
通讯输出：隔离串行双向通讯接口RS485/RS422/RS232/Modem
馈电输出：DC24V/50mA
电 源：开关电源 85～265VAC
功 耗：4W
环境温度：0～50℃
环境湿度：<85％RH
面板尺寸：160mm×80mm、96mm×96mm、96mm×48mm、
72mm×72mm、48mm×48mm
三、操作说明
Ⅰ、上电自检
⑴按仪表的端子接线图连接好仪表的电源、输入、输出、报警等接线。
⑵仔细检查仪表的接线，正确无误后方可打开电源。
⑶接通电源后仪表上排数码管显示HELO下排数码管显示PASS字样表示仪表自检通过，如果显示-HH-表示该回路超量限或传感器开路，仪表采用人机对话形式输入参数,用各种提示符来提示应输入的数据。
Ⅱ、按键功能
SET—在设定状态时，用于存贮参数的新设定值并选择下一个设定参数。
▲—在设定状态时，用于增加设定值。
▼—在设定状态时，用于减少设定值。
A/M—在设定过程中，按一下返回上一次设定操作，按下不动大于2秒钟则退出设定状态。
●—备用
Ⅲ、面板显示说明
在设定状态下，仪表上排数码管显示参数提示符，下排数码管显示设定值；工作状态下，上排数码管显示第一路测量值。下排数码管显示第二路测量值。
参数设定如下：
(1) 按下SET键，上排显示窗出现Loc，下排显示窗显示oFF，必须按▲键把oFF改成oN后，才能修改报警点设定值，当Loc设定为oFF时，报警点设定值禁止修改，只能浏览。
报警点设定：
1-HA—第一路第1报警值。如果1HAo=OFF，则不出现该项。
1-LA—第一路第2报警值。
2-HA—第二路第1报警值。
2-LA—第二路第2报警值。
(2) 报警设置完毕后，按下SET键,上排数码管显示-Cd-,下排数码显示
1230，用▲键将1230设成1234, 再按SET键才进入参数设置状态，输
六、 端子接线图
说明书上接线方式与仪表上的不同时请以随机接线图为准
1．A规格160×80×125尺寸的仪表
A/S规格80×160×125尺寸的仪表
