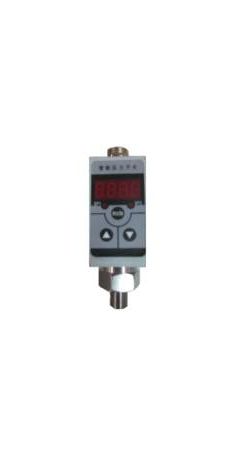

CYDK102 智能数字压力开关

CYDK102智能数显压力开关是集压力测量，显示，输出，控制于一体的压力测控产品。该产品为全电子结构，前端采用隔离膜充油压阻式传感器，输出信号由高精度，低温漂的放大器放大处理，高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。

该智能数显压力开关使用灵活，操作简单，调试方便，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量、显示与控制。

二、技术性能

三、产品特点

● 4 位数字显示当前压力值

● 模拟量输出（ 4~20mA ）

● 开关量可在零点到满意度之间任意设定

● 外壳设有节点动作发光二极管，便于观察

● 按键调校及现场设置各种参数，操作方便

● 两路开关量输出，带载能力 1.2A

● 压力预设开关点和延滞切换输出

四、安装

4.1 机械安装：

智能数字压力开关 CYDK102 可以通过压力管接头（外螺纹 G1/4 ）（其他尺寸接头可以在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械

解耦。

4.2 电气连接：

1 红：电源 + 2 黄：电源 -

3 蓝：开关 1 4 绿：开关 2

5 棕： 4~20mA

为了防止电磁干扰的影响应注意以下事项：

•  线路连接尽量短

•  采用屏蔽线

•  尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

•  若用微型软管安装，壳体必须单独接地

五、外形尺寸

（单位： mm ）

六、产品选型
