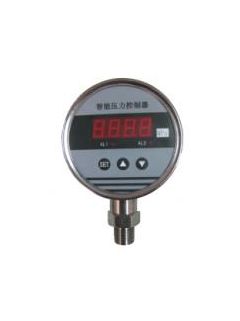

BPK104智能压力控制器

点击图片查看原图
公司: 西安新敏电子科技有限公司
品 牌: 西安新敏电子
型 号: BPK104
规 格: BPK104
单 价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 2013-07-24 [已过期]
最后更新: 2012-12-17
相关信息

产品详细说明
 一、产品简介



BPK104系列智能压力控制器是集压力测量、显示、输出、控制于一体的压力测控产品。该产品为全电子结构,前端采用隔离膜充油芯体,由高精度的A/D转换,经微处理器运算处理,现场显示,并输出一路模拟量和两路开关量。

该智能压力控制器使用灵活,操作简单,调试容易,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行现场测量、显示与控制。

二、技术性能

量 程 范 围

-100…0~35…100(KPa)

显 示 方 式

0.56" 数码管

0~2、20、35……100(MPa)

显 示 范 围

-1999~9999

过 载 压 力

≤ 200%FS

介 质 温 度

- 20~+85℃

测 量 介 质

与 316L不锈钢兼容的各种气体、液体

环 境 温 度

- 20~+70℃

供 电 电 压

24VDC(BPK104)

相 对 湿 度

0~80%

输 出 信 号

4~20mA标准信号输出(可选)

两路控制点继电器输出 220VAC 3A

响 应 时 间

≤1ms

采 样 速 率

4次/秒

精 确 度

± 0.3%F.S ±0.5%F.S

压 力 接 口

外螺纹 M20×1.5或用户自定

长 期 稳 定 性

≤±0.2%F.S/年

电 气 接 口

接线端子

三、产品特点

● 100 标准仪表安装

● 两路控制点现场设定

● 4~20mA 标准信号输出(可选)

● 两路控制点继电器输出 220VAC 3A

● 4 位 LED 数码管显示,无视值误差

四、安装

4.1 机械安装:

BPK104 可以通过压力管接头( M20*1.5 )(其他尺寸接头可在订货时说明),直接装在液压管路上。

在关键应用场合(如剧烈震动或冲击),压力管接头可以通过微型软管进行机械解耦。

注:量程小于 100KPa 时必须垂直安装。

4.2 电气连接:

为了防止电磁干扰的影响应注意以下事项:

•  线路连接尽量短

•  采用屏蔽线

•  尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

•  若用微型软管安装,壳体必须单独接地

五、外形尺寸

(单位: mm )

六、产品选型

BPK104



智能压力控制器



G



表压



A



绝压



0~X (KPa或MPa)



量程



J03



± 0.3%FS



J05



± 0.5%FS



C1



4~20mA输出



C5



两组开关信号



C0



特殊



M1



M20×1.5 外螺纹



M0



特殊



V1



24VDC供电(BPK104)



F5

接线端子出线



F0

特殊
