YK43F高压气体减压阀

点击图片查看原图
公司: 上海科造阀门有限公司
品 牌: 上海科造
型 号: YK43F
规 格: 15-500
单 价: 面议 询价
最小起订量: 1 台
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2013-11-02
相关信息

产品详细说明

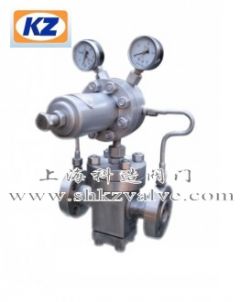

YK43F高压气体减压阀
主要由主阀和导阀两大部件组成。适用于工作温度低于80℃的空气、液化气、氧气等气体管路上。使用时旋转调节螺杆,顶开导阀盘,介质由阀前导管通过导阀腔进入主阀上盖,促使介质压力推动活塞,使主阀盘开启,介质流向阀后,同时由阀后压力进入导阀直接传递并作用于膜片下方与膜片上方压力保持最佳平衡状态,达到减压目的。气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。   气体减压阀主要用于气体管路,如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气减压阀等气体。



主要技术参数



型号

YK43X-16Q

YK43X-25

YK43X-40

YK43X-64

公称压力

1.6

2.5

4.0

1.6

壳体试验压力

2.4

3.8

6

2.4

出口压力

≤1.6

2.5

4

≤1.6

适用介质

空气、液化气、氧气

介质温度

≤70℃

压力特性偏差

稳定流动状态下、当流量等参数不变时,进口压力在080~105%的最高压力(工作)范围内变化,其出口压力的偏差值4P1≤±P1

流量特性偏差

稳定流动状态下,当进口压力等参数不变时,流量在20~100%的最大流量范围内变化,其出口压力的偏差值4P1≤-10%P2

静态特性偏差

稳定流动状态下,当进口压力和流量等参数的变化,所引起出口压力的变化,其值4P1≤-10%P2



公称压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
最高进口压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围(Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-3.5
0.5-4.5
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小压差(Mpa)
0.15
0.15
0.2
0.4
0.8
1.0
渗漏量
X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989


连接尺寸:

公称通径DN
外 形 尺 寸
L
H
Hl
1.6/2.5MPa
4.0MPa
15
160
180
290
90
20
160
180
300
98
25
180
200
300
110
32
200
220
300
110
40
220
240
320
125
50
250
270
320
125
65
280
300
325
130
80
310
330
365
160
100
350
380
365
170
125
400
450
475
200
150
450
500
475
210
200
500
550
515
240
250
650
560
290
300
800
705
335
350
850
745
375
400
900
780
405
450
900
730
455
500
950
835
465
