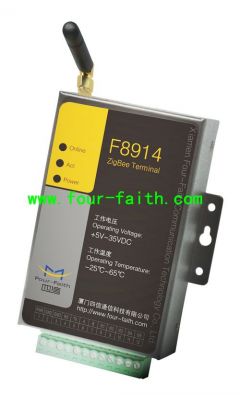

厦门四信ZigBee数传终端F8914 ZigBee IP MODEM是一种物联网无线数据终端，利用ZigBee网络为用户提供无线数据传输功能。 该产品采用高性能的工业级32位通信处理器和工业级ZigBee模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232和RS485（或RS422）接口，可直接连接串口设备，实现数据透明传输功能；低功耗设计，最低功耗小于1mA；提供5路I/O，可实现数字量输入输出、脉冲输出、模拟量输入、脉冲计数等功能。 该产品已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。 |
厦门四信ZigBee数传终端产品规格
----------------------------------------------------------
ZigBee参数
|
项 目 |
内 容 |
|
ZigBee模块 |
工业级ZigBee模块 |
|
标准及频段 |
IEEE 802.15.4 ISM 2.4 GHz（2400-2485M） |
|
室内/市区 通信距离 |
60m 90m（加强版） |
|
户外/视距 通信距离 |
1200m 3200m（加强版） |
|
发射功率 |
3.1 mw (+5dBm) /Normal mode, 6.3 mw (+8dBm)/Boost mode 63 mw (+18dBm) （加强版） |
|
理论带宽 |
250Kbps |
|
灵敏度 |
-102dBm |
|
网络拓扑 |
点对点、点对多点、对等和Mesh网络 |
|
通道数 |
16 Direct Sequence Channels 15 Direct Sequence Channels（加强版） |
硬件系统
|
项 目 |
内 容 |
|
CPU |
工业级32位通信处理器 |
|
FLASH |
512KB（可扩展至8MB） |
|
SRAM |
256KB（可扩展至1MB） |
接口类型
|
项 目 |
内 容 |
|
串口 |
1个RS232和1个RS485（或RS422）接口，内置15KV ESD保护，串口参数如下： 数据位：5、6、7、8位 停止位：1、1.5、2位 校验：无校验、偶校验、奇校验、SPACE及MARK校验 串口速率：110~230400bits/s |
|
指示灯 |
具有电源、通信及在线指示灯 |
|
天线接口 |
标准SMA阴头天线接口，特性阻抗50欧 |
|
电源接口 |
端子接口，内置电源反相保护和过压保护 |
|
串口 |
1个RS232和1个RS485（或RS422）接口，内置15KV ESD保护，串口参数如下： 数据位：5、6、7、8位 停止位：1、1.5、2位 校验：无校验、偶校验、奇校验、SPACE及MARK校验 串口速率：110~230400bits/s |
|
|
|
供电
|
项 目 |
内 容 |
|
标准电源 |
DC 12V/0.5A |
|
供电范围 |
DC 5~35V |
功耗
|
工作状态 |
功 耗 |
|
通信状态 |
40-60mA@12VDC；100-130mA@5VDC |
|
待机状态 |
20mA@12VDC；35mA@5VDC |
|
休眠状态 |
8mA@12VDC；18mA@5VDC |
|
定时关机状态 |
0.6mA@12VDC；1mA@5VDC |
物理特性
|
项 目 |
内 容 |
|
外壳 |
金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用 |
|
外形尺寸 |
91x58.5x22 mm (不包括天线和安装件) |
|
重量 |
205g |
其它参数
|
项 目 |
内 容 |
|
工作温度 |
-25~+65ºC（-13~+149℉） |
|
扩展工作温度 |
-30~+75ºC（-22~+167℉） |
|
储存温度 |
-40~+85ºC（-40~+185℉） |
|
相对湿度 |
95%(无凝结) |
