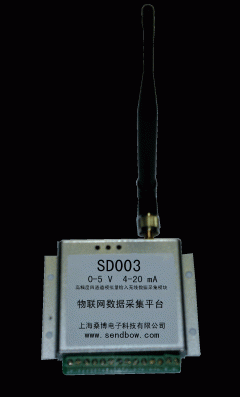

0-5v,4-20mA信号采集无线传输模块

一、产品特点：

 ● 低成本、小体积模块化设计

 ● 模拟信号采集，隔离转换 RS-485/232输出

 ● 测量精度优于0.05%

 ● RS-485/232无线信号输出，可以程控校准模块精度

 ● 信号输入 / 输出之间隔离耐压3000VDC

 ● 宽电源供电范围：8 ~ 50VDC

 ● 可靠性高，编程方便，易于安装免于布线烦恼

 ● 用户可编程设置模块地址、波特率等

 ● 支持Modbus RTU 通讯协议

 ● 开阔距离300米到4000米之间

二、 典型应用：

● 信号测量、监视和控制

● 智能楼宇控制、安防工程等应用系统

● RS-232/485总线工业自动化控制系统

● 工业现场信号隔离及远距离传输

● 设备运行监视

● 传感器信号的测量

● 工业现场数据的获取与记录

● 医疗、工控产品开发

● 4-20mA信号采集

三、产品概述：

SDW-003系列产品实现传感器和主机之间的信号采集，用以检测模拟信号或控制远程设备。通过软件的配置，可用于多种传感器类型，包括：模拟信号输入，模拟信号输出，和数字信号输入/输出（I/O），SDW-003系列产品可应用在 RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监视和控制，小信号的测量以及工业现场信号隔离及无线远距离传输等等。 产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接256只SDW-003系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。 SDW-003系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。 SDW-003系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

 SDW-003功能简介：

 SDW-003 信号隔离采集模块，可以用来测量4路电压或电流信号，也可以用来测量四路可以共地且不会互相干扰的电流或电压信号。

 1、模拟信号输入

24位采集精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型，测量四路信号时四路输入选型必须相同。

2、通讯协议

通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。

通讯地址（0～255）和波特率（300、600、1200、2400、4800、9600、19200bps）均可设定；通讯开阔距离可达4000米。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

3、抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

备注：当通讯接口选型为232/485时，默认为RS-485输出，用户可以通过产品内部的按键开关选择是RS-485输出，还是RS-232输出。打开产品底盖，取出线路板，在内部线路板上可看到两个按钮开关，其中都没有按下时是RS-485输出，两个开关都按下则是RS-232输出。无线模块则根据ABCDE跳线来确定RS232/RS485通信。www.sendbow.com  021-50807785   qq1067587795
