产品特点：本控制仪由显示表和传感器二部分组成。
能广泛使用于炼油，化工，造纸，食品及污水处理 等行业。
一、用途及特点
本控制仪由显示表和传感器二部分组成。能 广泛使用于炼油，化工，造纸，食品及污水处理 等行业。对开口，密闭容器或地下池糟的介质液位在仪表控制内进行显示，报警和控制，被检测 的介质为水，油，酸碱，工业污水等导电及非导 电液体。控制仪对强腐 性介质有极好的抗腐 性 能 。能克服液体的泡沫所造成的假液体位影响。

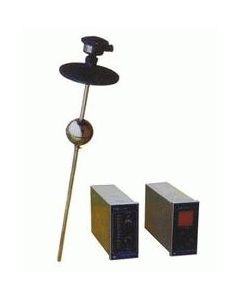

UQK-71-2液位显示控制仪，由一次仪表（传感器）和2点二次仪表显示表组成。
UQK-71-4液位显示控制仪，由一次仪表（传感器）和4点二次仪表显示表组成。
UQK-71-10液位显示控制仪，由一次仪表（传感器）和10点二次仪表显示表组成。
结构
传感器中排列着一组感簧管，当装有磁钢的浮球随液变化而上下浮动时，使相应位置的干簧管动作，从而传感器输出阻值发生变化。仪表面板上对应于液位高度而产生数字变化。面板上控制液位高度的开关可预先任意设定液位的控制范围。液位到达设定点高度时，显示表发出触点信号控制液位或报警。
三、主要技术参数
1、传感器
|
传感器材质 |
介质压力（Mpa） |
温度℃ |
测量范围H(mm) |
|
1Cr18NiTi(G) |
2.5,1.6,0.6,0.25 |
-40～150 |
0～12米 |
|
F46(F) |
2.5,1.6,0.6,0.25 |
-40～150 |
0～12米任意选用 |
|
P.V.C（S） |
0.6,0.25 |
-40～150 |
0～6米任意选用 |
介质密度：≤0.45g/cm3
介质粘度：≤1st[(1/10000)m2/S]
联接法兰标准：JB/T82-1-94 Dn150 PN2.5,1.6,0.60,0.25MPa(G x 型为DN40) 其它法兰如GJ、GB、
ANSI等请设计部门或用户注明防爆标志；隔爆型d II BT5，本安型ibCT1～6
2、显示表
|
功能 |
2点显示 |
4点显示 |
10点显示 |
50点显示 |
100D |
数字显示 |
|
报警 |
声光 |
声光 |
灯光 |
灯光 |
灯光 |
灯光 |
|
控制 |
／ |
／ |
任意 |
任意 |
任意 |
任意 |
电源及触点容量：220VAC 0.5A
消耗功率：6W
显示颜色：液位量和绿色，控制器报警红色
电气接口：内螺纹M20 x 1.5
外形尺寸：80×160×200mm
防爆等级dIIBT4,其他参数与普通系列相同
