数字（光柱）显示控制仪

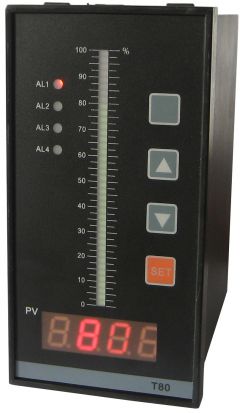

CRWP-LED 数字显示控制仪/光柱显示控制仪
CRWP-LED 系列数字显示控制仪 / 光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。
CRWP-LED 系列光柱显示控制仪集数字与模拟仪表于一体，可对温度、压力、液位、 速度等测量信号进行数字量显示控制（高亮度 LED 数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。并可选择双光柱显示方式。
主要特点
采用万能输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。
仪表外形及接线图(以下为基本配线,特殊订货请参见随机接线图)
★ 注1：C80系列为0.8英寸LED显示，C90、S80、C40系列为0.56英寸LED显示，C10些列为0.32英寸LED显示。
★ 注2：四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。
（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）
★ 输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400～1800℃
|
13
|
0～10mA
|
-999～9999d
|
|
02
|
S
|
0～1600℃
|
14
|
1～5V
|
-999～9999d
|
|
03
|
K
|
0～1300℃
|
15
|
0～5V
|
-999～9999d
|
|
04
|
E
|
0～1000℃
|
16
|
0～20mA
|
-999～9999d
|
|
05
|
T
|
199.9～320.0℃
|
17
|
30～350Ω
|
-999～9999d
|
|
06
|
J
|
0～1200℃
|
18
|
特殊规格
|
用户特定
|
|
07
|
Wre3～25
|
0～1200℃
|
19
|
4～20mA开方
|
-999～9999d
|
|
08
|
Pt100
|
-200～650℃
|
20
|
0～10mA开方
|
-999～9999d
|
|
09
|
Pt100.1
|
-199.9～199.9℃
|
21
|
1～5V开方
|
-999～9999d
|
|
10
|
Cu50
|
-50.0～150℃
|
22
|
0～5V开方
|
-999～9999d
|
|
11
|
Cu100
|
-50.0～150℃
|
23
|
可切换输入
|
详见下表
|
|
12
|
4～20mA
|
-999～9999d
|
24
|
频率输入
|
0～5kHz
|
★ 注切换输入只需设定仪表二级参数，详细情况见“使用说明书”，可切换输入类型如下：
|
仪表编程代码
|
输入类型
|
仪表编程代码
|
输入类型
|
|
01
|
B
|
10
|
Cu50
|
|
02
|
S
|
12
|
4～20Ma
|
|
03
|
K
|
13
|
0～10mA
|
|
04
|
E
|
14
|
1～5V
|
|
05
|
T
|
15
|
0～5V
|
|
06
|
J
|
16
|
4～20mA开方
|
|
07
|
Wre3～25
|
17
|
0～10mA开方
|
|
08
|
Pt100
|
18
|
1～5V开方
|
|
09
|
Pt100.1
|
19
|
0～5V开方
|
★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。详细情况见使用说明书。
★ 注：C70,C40无频率信号输入.
★ 型号举例：CRWP-C803-21-08-HL-T
测量光柱显示控制仪,通讯方式为RS232,输出方式为继电器输出,输八类型为PT100.第一报警为上限报警,第二报
警下限报警,AC90-260V供电模式.
