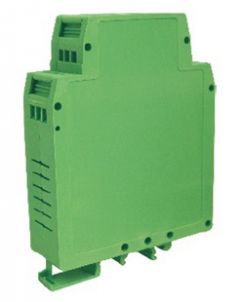

概述：
该产品采用先进的隔离技术，能够对直流电压信号进行隔离检/监测，产品体积小，功耗低，精度高。输入，输出和辅助电源之间可以承受2500VDC隔离耐压，可以灵活应用。广泛应用于电力，化工，石油，工业和自动控制等领域。
产品型号：DIN12 IAP V2-P1-V2
产品参数：输入0-10V 输出0-10V/0-10V 辅助电源24V
安装方式：导轨卡槽固定安装方式
外型尺寸：106.7x79.0x25.0mm
产品牌子: 维君瑞(WAYJUN)
产地:深圳
主要特性
精度等级：0.1级、0.2级。产品出厂前已检验校正，用户可以直接使用
全量程范围内极高的线性度（非线性度<0.2%）
产品全系列采用三隔离，信号输入/信号输出/辅助电源
通用参数
|
参数 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
耐压 |
AC,50Hz,1min |
2500VDC |
|
|
|
精 度---------- 0.1%，0.2% |
隔 离 ----------信号输入/输出/辅助电源 |
|
辅助电源---------- DC5V、12V、24V，±10% |
绝缘电阻 ----------≥20MΩ |
|
工作温度---------- -25~+70℃ |
耐 压 ----------信号输入/输出/辅助电源 |
|
工作湿度---------- 10~90% (无凝露) |
2500VDC，50Hz，1分钟，漏电流1mA |
|
存储温度---------- -45~+80℃ |
耐冲击电压---------- 3KV，1.2/50us(峰值) |
|
存储湿度---------- 10~95% (无凝露) |
|
DIN12系列产品外型尺寸
注意事项:
1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。
2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。
3、当用表笔直接测量信号时，请将端子旋紧。
4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。
5、集中安装时，安装间距≥10mm。
6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。
7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。请勿涂改和撕下产品上的任何标贴。
8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。
