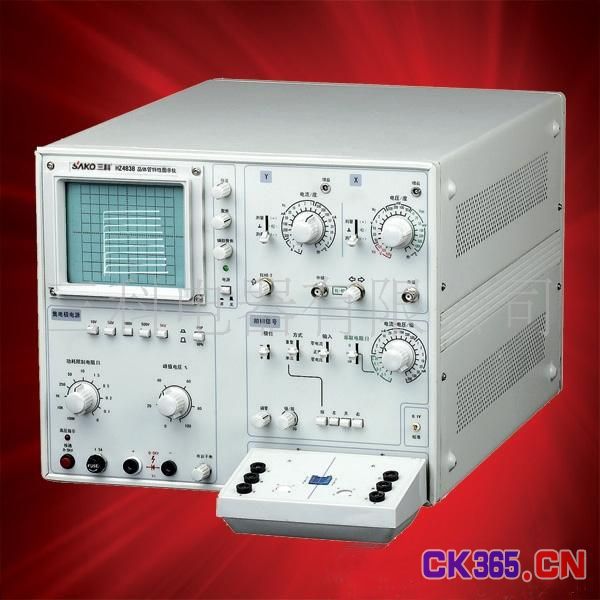

HZ4832晶体管特性图示仪

HZ4832晶体管特性图示仪

  HZ4832晶体管特性图示仪是一种用示波管显示半导体器件的各种特性曲线，并可测量其表态参数的测试食品。它功能强，操作方便，对于从事半导体管机理的研究及半导体在无线电领域的应用，是必不可少的测试工具。

HZ4832晶体管特性图示仪产品特点：
>该仪器具有可靠性高，使用简便的特点
>具有交替测量显示功能，可同时显示二级管的正，反相特性
>最高集电极扫描电压可达5KV，最大电流可达10A，基本满足了电器中各类半导体器件的测试需要
>适用三极管、二极管、场效应管、可控硅、稳压管和三端稳压器等参数设定

HZ4832晶体管特性图示仪主要技术参数：







型号	HZ4832
集电极电流范围	0.5μA/div～1A/div
二极管反向电流范围IR	50nA/div～1μA/div
集电极电压范围	VC:0.01V/div～50V/div VD:300V/div
基电极电压范围Vbe	0.01V/div～1V/div
二极管反向电压范围	0-5KV
阶梯电流范围	0.5μA级～100mA/级 0.5 A/step～100mA/step
阶梯电压范围	0.05V/级～1V/级 0.05V/step～1V/step
集电极扫描最大输出电压	500V(0.1A)
最大电流容量	10A(5V)
串联电阻	0,10KΩ,1MΩ
级数	0～10级 连续可调 0～10step(continuously variable)
极性	正、负、异、＋、－、XOR
外形尺寸(cm)	32.5×23×40
质量	13Kg
