直流测试电源

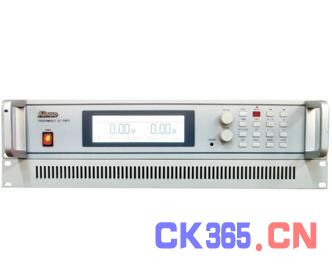

AN51系列直流测试电源的产品介绍:
AN51系列直流测试电源，采用高频电力电子开关变换技术、多级波形闭环控制技术、开关缓冲技术、输出多级滤波技术。产品性能指标极高，动态响应快，输出纹波极低，产品稳定性、一致性高。具有外观精美、体积小、噪声低、效率高、性能高、功能强大、操作简单、负载适应性强（如电机、蓄电池、电源模块）等优点。
   AN51系列直流测试电源，程控功能强大，通讯响应速度快，支持RS232、RS485、GPIB等程控接口，为系统配套、遥控遥测等需求提供了坚实基础。
   AN51系列直流测试电源，除了复杂的上位机测试软件以外，单机带有设定过压测试、设定过流测试等常用的测试功能。
   AN51系列直流测试电源，在航天和国防、电池行业、PCB板设计、通讯、PLC供电、机电试验、消费类电子产品、计算机和外设、通信、半导体和汽车电子等行业的测试系统等行业以及应用方面有着广泛的使用。
主要特点:
★ 恒电压、恒电流两种工作模式；
★ 采用高频PWM和全桥变换技术，整机效率高；
★ 采用开关缓冲技术、输出多级滤波技术达到极低输出纹波，可媲美线性电源；
★ 可设定的过压、过流等测试功能；
★ 高功率密度设计，主要机型兼容标准机柜，便于在各种场合使用；
★ LCD显示，操作直观，方便用户使用；
★ 9组参数预置记忆；6步序列参数的记忆，最大允许循环９次；
★ 优良的输出稳定性：源电压效应＜0.04 %，负载效应＜0.03%，温漂＜0.03 %，时漂＜0.25 %；
★ 支持RS232（标配）、GPIB（选配）等通讯接口，便于远程监控；
★ 可选配或定制上位机软件；
★ 保护功能完备：输出短路保护，输出过压保护、输出限流保护，内部过热保护。
产品主要功能：
1、定电压（CV）模式或者定电流（CC）模式输出
        直流测试电源输出模式分为定电压（CV）模式和定电流（CC）模式，输出模式取决于电源的输出电压、电流的设定值以及负载电阻的大小。如下图所示，曲线1和曲线2为2个阻值不同的负载，当曲线1交与Vset线时，电源处于CV模式，当曲线2交与Iset线时，电源处于CC运行状态，如图1所示。

 可以通过简单计算判断负载将会处于那种状态，其中Rload为负载的阻值：




2、开机自检功能
        每次开机上电，系统都要进行自检，检查内部的部分电路，如果不正常，则不能进入正常待机态界面。

3、 9组非易失性保存和读回快捷组
        为适应不同测试要求，保存9组工作模式，并将9组模式存储在非易失存储体内。掉电后不丢失，并且可以方便调用。

4、序列测试
        为适应不同测试要求，保存6步工作模式，并将6步模式存储在非易失存储体内。掉电后不丢失，可以实现最大9次循环，如图2所示。


5、用户可设定的过压、过流保护
        专用快捷按键用于过压保护（OVP）和过流保护(OCP)功能的开启及关闭。开启OCP、OVP后，可以选取OVP或OCP项，进行对其数值进行修改，便于客户进行快速测试。

6、本地或远程控制操作模式
        LOCAL按键的作用为切换本地/远程操作模式，本地模式可以通过按键操作，远程模式只能通过通讯口进行操作。外部通讯采用的协议为SCPI（Standard Commands for Programmable Instruments）即标准可编程仪器命令和ainuo3.0，具体的命令请参考用户手册。

7、模拟口远程控制操作模式
        通过模拟电平信号，可以远程控制电源的电压、电流等。

8、 TTL SIGNAL端口
        通过TTL SIGNAL端口，通过高低电平控制电源的启停，检测电源状态等。

9、内置短路、过热、接反保护
        电源内部设有硬件短路、过热、接反保护，能在最短的时间内停止输出，保护电源。

10、机器组合联机功能操作
        直流测试电源具有组合联机功能，可将多台进行串联或并联使用。详细联系方法以及注意事项请详见用户手册。


11、上位机软件
        与上位机软件配套，组成简易的自动化测试线或者测试系统。可根据客户需求进行功能的删减或者定制。



产品原理示意图：



面板说明：
前面板：


后面板：
