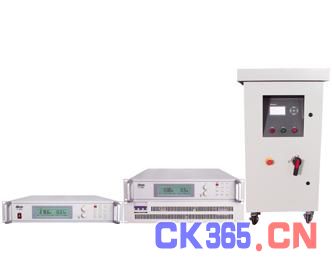

AN50系列程控直流电源

AN50系列程控直流电源的产品介绍:
1.5kW/3kW/6kW/9kW/15kW/30kW，35V/60V/330V/630V。
   AN50X系列直流电源, 产品型号丰富，常规产品型号达20余种，技术实力支持0-1000V、0-1000A、单机功率0-30KW的任意产品定制；支持多台并、串机，最大功率达300KW。满足客户不同场合各个情况下的使用。
    AN50X系列直流电源，高频电力电子开关变换技术和多级波形闭环控制技术，动态响应快，过流能力强，输出纹波低。具有体积小，重量轻，噪声低，效率高，操作简单等优点。
AN50X系列直流电源，程控功能强大，支持RS232、RS485、GPIB等程控接口，为系统配套、遥控遥测等需求提供了坚实基础。
    AN50X系列直流电源，在蓄电池行业、PCB板制造行业及通讯、PLC供电、机电老化试验、电子器件生产测试、直流模块身生产测试等行业均有广泛的用途。
   AN50X系列直流电源，可应用于飞机及机载设备、雷达、导航等军用电子设备的制造、检测、维修等，以及工矿企业、高等院校实验室、研究所等。
主要特点：
★ 恒电压、恒电流两种工作模式；
★ 采用高频PWM和全桥变换技术，整机效率高；
★ 高功率密度设计，主要机型兼容标准机柜，便于在各种场合使用；
★ LCD显示，操作直观，方便用户使用；
★ 9组非易失性保存和读回快捷组；
★ 优良的输出稳定性：源电压效应＜0.2 %，负载效应＜0.2%，温漂＜0.04 %，时漂＜0.3 %；
★ 输出引线压降补偿功能，保证大电流输出下的终端电压；
★ 支持RS232（标配）、GPIB（选配）等通讯接口，便于远程监控；
★ 保护功能完备：输入缺相保护、输入过欠压保护、输出短路保护，输出过压保护、输出限流保护，内部过热保护。
产品主要功能
定电压（CV）模式或者定电流（CC）模式输出
程控直流电源输出模式分为定电压（CV）模式和定电流（CC）模式，输出模式取决于电源的输出电压、电流的设定值以及负载电阻的大小。如下图所示，曲线1和曲线2为2个阻值不同的负载，当曲线1交与Vset线时，电源处于CV模式，当曲线2交与Iset线时，电源处于CC运行状态如图1所示。

可以通过简单计算判断负载将会处于那种状态，其中Rload为负载的阻值：


开机自检功能
每次开机上电，系统都要进行自检，检查内部的部分电路，如果不正常，则不能进入正常待机态界面。

快捷记忆组功能
提供9组非易失性记忆组，便于客户将常用的电压、电流等数据分组存储或者调用，减少客户反复设定的操作。

内置短路、过热、接反保护
电源内部设有硬件短路、过热、接反保护，能在最短的时间内停止输出，保护电源。

产品原理示意图




面板说明 （以9KW机型为例）：


1、电源开关：闭合或切断设备的输入电源。
2、LCD液晶显示屏：显示设置或测试中的信息。
3、对比度旋钮（CONTRAST）：用于调整液晶对比度。
4、S+、S- 补偿接线端子：接负载两端可以补偿大电流输出引线压降。
5、CAN：并机使用接口（此功能，需定制）。
6、RS232：通讯串口。
7、输出（output）：接输出线。
8、输入（input）：接220V/380V电源输入线。
