深圳天道仪器有限公司

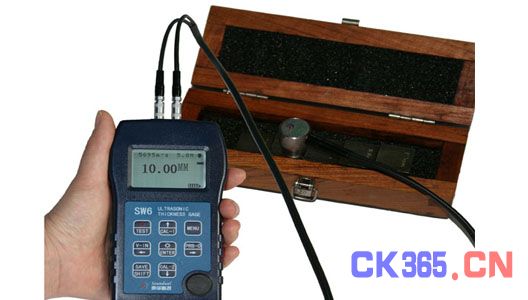

超声波测厚仪
主要特点
· 测量范围达0.65mm～500mm (与产品型号、探头型号、被测材料有关)
· 开机自动零点校准，无需人工再进行零点校准
· 自动校准收发压电器件，允许有差异的收发压电器件互换，再也不用担心传感器收发插座插错插反
· 声速确定：已知声速菜单选择或人工直接输入、不知声速单点已知厚度试块测试自动设定或两点已知厚度试块测试自动设定
· 多种测量模式：标准、扫查、报警、差值、高温（配高温探头）、均值、曲面、穿透涂层（穿透涂层型具有，不需打磨去涂层就可测基材的厚度）
· 专用曲面测量模式适用于管材壁厚测量，提高曲面厚度测量精度
· 适合于多种材料的厚度测量,如：金属、玻璃、塑料、橡胶等，测量精度高、范围大
· 多种探头可选，可配合测厚仪满足不同测厚应用，包括灰口铸铁等粗晶粒材料和高温环境测量（温度最高可达300℃）应用
· 大容量数据存储：数据存储量可达2000组
· 日常测厚检测只需操作面板功能键就能完成，简单直观易学，不需要进入菜单操作
· 公/英制可选：显示单位可在毫米和英寸间选择
超声波测厚仪技术指标
|
型号 参数 |
FF-11
|
FF-22
|
FF-33
|
|
|
测量范围 (标准模式) |
1.2～200mm （钢，探头分段适用） |
0.65～500mm （钢，探头分段适用） |
0.65～500mm （钢，探头分段适用） |
|
|
测量范围 (穿透涂层模式) |
/ |
/ |
3～50mm （钢，探头分段适用） |
|
|
测量下限 (曲面模式) |
Φ15mm×1.0mm(7.5MHz，Φ6mm探头) Φ10mm×1.2mm(7.5MHz，Φ6mm探头) |
|||
|
显示精度 |
0.1mm/0.01inch |
0.01mm/0.001inch 或0.1mm/0.01inch |
0.01mm/0.001inch 或0.1mm/0.01inch |
|
|
材料声速 |
509～18699m/s |
|||
|
测量精度 |
±（1%H+0.1）mm |
±（0.5%H+0.05）mm |
||
|
接收带宽 |
1MHz～10MHz(-3dB) |
|||
|
测量频率 |
2～20次/秒（可设置） |
|||
|
电 源 |
3VDC(两节AA碱性电池) |
|||
|
工作时长 |
280小时（自动模式），100小时（背光打开） |
|||
|
显 示 屏 |
128×64 点阵LCD |
|||
|
外形尺寸 |
136（L）×72（W）×20（H）mm |
|||
|
重 量 |
176g（含电池） |
|||
|
工作温度 |
-10～﹢50℃（使用高温探头，工作温度：＜300℃） |
|||
|
工作湿度 |
20%～90%RH |
|||
配置
标准配置
|
序号 |
名称 |
数量 |
|
1 |
测厚仪主机 |
1 |
|
2 |
标配探头 |
1 |
|
3 |
耦合剂 |
1 |
|
4 |
电池 |
2 |
选配1
|
探头类型 |
规格 |
测厚范围 |
探头直径 |
频率 |
适用温度 |
|
普通型 （适合于穿透涂层） |
5M，Ф10 |
0.7～400mm 3.0～50mm(穿透涂层) |
10mm |
5MHz |
-10～+50℃ |
|
小管径型 |
5M，Ф6 |
1～60mm |
6mm |
5MHz |
-10～+50℃ |
|
普通型 |
2.5M，Ф12 |
3.0～500mm |
12mm |
2.5MHz |
-10～+50℃ |
|
微径型 |
7.5M，Ф6 |
0.65～25mm |
6mm |
7.5MHz |
-10～+50℃ |
|
高精度型 |
7.5M，Ф10 |
0.65～250mm |
10mm |
7.5MHz |
-10～+50℃ |
|
高温型 |
ZW5P |
4.0～80mm |
12mm |
5MHz |
-10～-300℃ |
选配2
|
序号 |
名称 |
数量 |
备注 |
|
1 |
USB数据线 |
1 |
带USB口测厚仪 |
|
2 |
上位机软件 |
1 |
带USB口测厚仪 |
备注：测量范围取决于不同厂家生产的不同批次的探头的性能、材料的组织情况和材料的表面状况等，耐高温温度高低取决于探头、耦合剂等。由于我公司生产的该型号系列超声波测厚仪能够自适应探头的性能参数，故匹配合适的探头能够满足用户的要求。
超声波测厚仪技术指标
|
型号 参数 |
FF-11
|
FF-22
|
FF-33
|
|
|
测量范围 (标准模式) |
1.2～200mm （钢，探头分段适用） |
0.65～500mm （钢，探头分段适用） |
0.65～500mm （钢，探头分段适用） |
|
|
测量范围 (穿透涂层模式) |
/ |
/ |
3～50mm （钢，探头分段适用） |
|
|
测量下限 (曲面模式) |
Φ15mm×1.0mm(7.5MHz，Φ6mm探头) Φ10mm×1.2mm(7.5MHz，Φ6mm探头) |
|||
|
显示精度 |
0.1mm/0.01inch |
0.01mm/0.001inch 或0.1mm/0.01inch |
0.01mm/0.001inch 或0.1mm/0.01inch |
|
|
材料声速 |
509～18699m/s |
|||
|
测量精度 |
±（1%H+0.1）mm |
±（0.5%H+0.05）mm |
||
|
接收带宽 |
1MHz～10MHz(-3dB) |
|||
|
测量频率 |
2～20次/秒（可设置） |
|||
|
电 源 |
3VDC(两节AA碱性电池) |
|||
|
工作时长 |
280小时（自动模式），100小时（背光打开） |
|||
|
显 示 屏 |
128×64 点阵LCD |
|||
|
外形尺寸 |
136（L）×72（W）×20（H）mm |
|||
|
重 量 |
176g（含电池） |
|||
|
工作温度 |
-10～﹢50℃（使用高温探头，工作温度：＜300℃） |
|||
|
工作湿度 |
20%～90%RH |
|||
