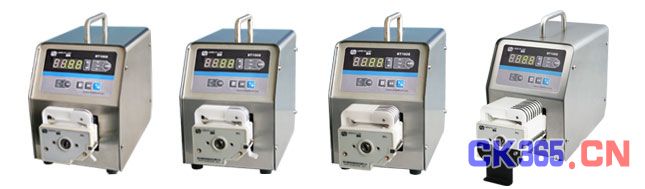

BT100S调速型蠕动泵简介
BT100S调速型蠕动泵流量范围0.00016-570毫升/分钟；工作转速0.1-150转/分钟；具有正反，启停，全速（清洗），调速等基本功能外，另外还可通过“简易分装键”实现定时定量输送液体的功能。在RS485通讯中，因为采用了MODBUS协议，更易于与其他控制设备如计算机，人机界面，PLC等连接。

功能及特点
·4位LED数码管显示转速和工作模式；
· LED指示灯显示正反，内控、外控、脚踏开关等工作状态；
·面膜按键操作；
·具有启停、正反、全速，调速、状态记忆（掉电记忆）等功能；
·简易分装控制，实现重复传输定量液体的功能；
·转速分辨率0.1-100转/分钟时为0.1；100-150转/分钟时为1；
·不锈钢外壳抗酸碱，耐腐蚀；
·大扭矩输出，可以安装不同泵头，实现不同泵头于驱动器组合；
·内部结构采用双层式隔离设计，电路板加喷三防漆工艺，达到防尘防潮效果；
·超强的抗干扰特性，宽电压设计，适用于复杂的供电环境；
·外控高低电平控制启停，正反，简易分装，光耦隔离；外控模拟量调节转速；
·RS485通讯，支持MODBUS协议，方便与各种控制设备连接；
·可实现外部脚踏开关控制起停或时间分配器控制起停，实现简易分配灌装功能；

显示面板及操作按键

技术参数
• 流量范围：0.00016-570毫升/分钟；
• 流量精度误差：＜0.5%；
• 转速范围：0.1～150（转/分钟）；
• 转速分辨率：0.1（转/分钟）；
• 电源电压：AC 220V±10%,50Hz/60Hz（标配）； AC 110V±10%,50Hz/60Hz（选配）；
• 功率：小于＜40W；
• 外控接口：外控输入电平5V、12V(标配)、24V（选配）；外控模拟量0-5V(标配),0-10V,4-20mA（可选）；
• 外控数字通讯接口：RS485通讯，支持MODBUS协议；
• 环境温度：0 ～ 40℃ ；
• 相对湿度：＜80%；
• 防护等级：IP31；
• 机箱尺寸：（长×宽×高）223mm×150mm×195mm；
• 重量：4.7KG；

BT100S调速型蠕动泵适用泵头及软管、流量参数

驱动器型号	适用泵头	通道数	适用软管（mm）	单通道流量（毫升/分钟）
BT100S （不锈钢304机箱）	DG6-1(6滚轮)	1	壁厚0.8～1，内径≤3.17	0.00016～49
	DG10-1(10滚轮)	1	壁厚0.8～1，内径≤3.17	0.00016～41
	DG6-2(6滚轮)	2	壁厚0.8～1，内径≤3.17	0.00016～49
	DG10-2(10滚轮)	2	壁厚0.8～1，内径≤3.17	0.00011～41
	DG6-4(6滚轮)	4	壁厚0.8～1，内径≤3.17	0.00016～49
	DG10-4(10滚轮)	4	壁厚0.8～1，内径≤3.17	0.00011～41
	DG6-8(6滚轮)	8	壁厚0.8～1，内径≤3.17	0.00016～49
	DG10-8(10滚轮)	8	壁厚0.8～1，内径≤3.17	0.00011～41
	DG6-12(6滚轮)	12	壁厚0.8～1，内径≤3.17	0.00016～49
	DG10-12(10滚轮)	12	壁厚0.8～1，内径≤3.17	0.00011～41
	YZ15	1	13#14#16#19#25#17#18#	0.0006～575
	YZ25	1	15#24#	0.1667～425
	2×YZ15	1	13#14#16#19#25#17#18#	0.0006～575
	2×YZ25	1	15#24#	0.1667～425
	4×YZ15	1	13#14#16#19#25#17#18#	0.0006～575
