Fluke Ti10 红外热像仪

产品说明

产品特性：
•  采用IR-Fusion® 技术增强了故障检测和分析能力。仅需简单地在不同的观察模式下进行滚动，即可更好地识别故障部位。观察模式包括全红外、画中画或自动融合可见光图像和热红外图像。
•  针对恶劣环境的现场应用优化设计
•  工程化设计，经测试可承受 2 米（6.5 英尺）的跌落 － 您上次将工具掉在地上是什么时间？
•  防尘、防水 － IP54 防护等级
•  提供快速发现故障所需的清晰、锐利图像
•  卓越的热灵敏度（NETD）可发现极其细微的温度差异（很可能预示着故障）
•  直观、使用简单的3按键菜单 － 用一个大拇指轻松实现导览
•  工具包提供了工作所需的所有工具
•  可调式手带 － 适合左手或右手操作
•  美国制造
产品规格：
详细技术指标
温度 温度量程（-10 °C 以下未经校准） -20 °C~+250 °C（-4 °F～+ 482 °F）
全热辐射度 是
精度：±2 °C 或2 %（取二者中较大者）
成像性能 视场角度 23°×17°
空间分辨率（IFOV） 2.5 mRad
最小聚焦距离 红外：15 cm （6 in）
可见光：46 cm (18 in)
聚焦 手动
像频 9 Hz 刷新率
探测器类型 160 × 120 焦平面阵列，非制冷微测辐射热计
红外镜头类型 20 mm F = 0.8 镜头
热灵敏度（NETD） ≤ 0.13 °C @ 30 °C (200 mK)
红外频带 7.5 μm～14 μm
可见光照相机 640 × 480 分辨率 130万像素
图像显示 调色板 铁红、彩虹色、高对比度和灰色
强度和跨距 强度和跨距自动或手动平滑缩放
最小跨距（手动模式） 5 °C (9 °F)
最小跨距（自动模式） 10 °C (18 °F)
最小跨距（自动模式） 全红外或画中画
画中画（PIP） 100 % 红外图像显示在中央 320 × 240 像素区域
全屏（关闭 PIP） 100 % 红外图像显示在中央 6400 × 480 像素区域
图像和数据储存 储存介质 SD 存储卡，可保存至少1200 幅.IS2 格式的 IR-Fusion 图像并链接可视图像，或者 3000 幅 .bmp格式的基本红外图像
文件格式 非辐射（.bmp）或 全辐射（.is2）
非辐射（.bmp）图像文件不需要分析软件
使用 SmartView™ 软件导出的文件格式 JPEG、BMP、GIF、PNG、TIFF、WMF、EXIF 和 EMF
通用技术指标
温度 工作： -10 °C～50 °C (14 °F～122 °F)
储存： -20 °C～+50 °C (-4 °F～122 °F)，不含电池
相对湿度  10 %～90 %，无结露
显示屏  9.1 cm（3.6 in）（对角线）彩色VGA（640 x 480）液晶显示批国内（可选亮度或自动调节）
控制和调整  用户可选温度单位 (°C/°F)
 语言选项
 时间/日期设置
软件  提供 SmartView™ 分析和报告软件
电源 电池： 内置可充电电池组（已装）
电池寿命： 3～4 小时连续使用（LCD 显示屏的亮度为50% 时）
使用交流适配器/充电器及汽车直流电源适配器时的充电时间： 完全充满需要 2 个小时
交流电源供电/充电  交流适配器 / 充电器（交流 110 V～220 V，50 Hz～60 Hz），热像仪工作时可充电。提供通用交流电源适配器。
节电：  在 5 分钟无活动时激活休眠模式；在 20 分钟无活动时自动关闭
安全标准 CE 指令： IEC/EN 61010-1 第2版，污染等级 2
电磁兼容 EMC 指令： EN61326-1
C-Tick 认证： IEC/EN 61326
US FCC 认证： CFR 47，Part 15 Class A
振动  2 G, IEC 68-2-29
冲击  25 G，IEC 68-2-29 {2 m (6.5 ft) 跌落, 5 面}
尺寸（高×宽×长）  0.27 m × 0.13 m × 0.15 m (10.5 in × 5 in × 6 in)
重量  1.2 kg (2.65 lb)
IP 防护等级  IP54
质保  2 年
校准周期  2 年（正常工作和正常老化）
支持的语言  英文、意大利文、德文、西班牙文、法文、耳闻、葡萄牙文、瑞典文、土耳其文、捷克文、波兰文、芬兰文、简体中文、繁体中文、韩文和日文
模型及配件：
型号名称 描述
Fluke Ti10 9 Hz 热像仪
热成像相机，带 20 毫米镜头
包括：
• 交流电源/电池充电器（包括电源适配器）
• SD 存储卡
• SD 卡阅读器 (USB)，用于将图像下载到计算机中
• SmartView™ 软件，终生免费升级
• 结实耐用的便携包
• 软运输包
• 手带
• 用户手册
• 保修注册卡

Gold CarePlan GCP-Ti10/TiR
Silver CarePlan SCP- Ti10/TiR
Bronze CarePlan BCP- Ti10/TiR
电池，充电器和适配器
TI-CAR CHARGER
TI-CAR CHARGER
其他附件
TI-Visor
TI-Visor

Fluke Tis 红外热像仪

产品说明

产品特性：
•  绝大多数用户均可承受的价格
•  同等价位中分辨率最高(120x120)
•  同等价位中唯一一款多功能、手动聚焦热像仪。
同等价位中屏幕最大(3.7”)。比同类热像仪屏幕大 30%。
•  长电池寿命，可工作约 4 个小时
•  坚固的机身，可承受 2 m 跌落试验。
•  赢得大奖的人类工程学设计。
•  使用简单 － TiS热像仪为设备工程师、质量工程师提供必要工具。
•  享有盛誉的 Fluke 品牌质量。
•  产品规格：
详细技术指标
温度 温度测量量程( -10 °C以下未经校准) -20 °C ～ +100 °C
温度测量准确度
成像性能 像频 9 Hz 刷新率
探测器类型 120 X 120 焦平面矩阵，非制冷微测辐射热计
热灵敏度(NETD) ≤ 0.1 °C @ 30 °C
红外频带 7.5 μm ～ 14 μm
标准红外镜头类型 FOV：17° x 17°
空间分辨率：(IFOV) 2.50 mRad
最小焦距：15 cm
图像显示 调色板 铁红、彩虹色和灰度
强度和跨度 平滑自动缩放、锁定强度和跨距
最小跨度(自动模式) 5 °C
图像捕获、检查和保存方法 单手照相、检查和保存操作
存储介质 SD 存储卡(2 GB 存储卡可保存至少 1200 幅全辐射(.is2)
IR 图像注释，或 3000 幅基本位图(.bmp)图像，通过随仪器提供的多格式 USB 读卡器传输至 PC。
文件格式 非辐射(.bmp)或全辐射(.is2)，非辐射(.bmp)图像文件不需要分析软件
采用 SmartView® 软件导出的文件格式 BMP、DIB、GIF、JPE、JFIF、JPEG、JPG、PNG、TIF 和 TIFF
存储器检查 顺序浏览和检查图像
通用技术指标
温度 工作： -10 °C ～ 50 °C
储存： -20 °C ～ +50 °C，不含电池
相对湿度  10 % ～ 95 %，无凝结
显示屏  3.7 " (对角线)彩色 VGA (640 x 480) 液晶屏，带背光和透明保护盖
控制和调整  用户可选温度单位 (°C/°F)
 语言选项
 时间/日期设置
 用户可选背光：“Full Bright” 或 “Auto”

软件  提供 SmartView™ 全功能分析和报告软件
电池  内置可充电电池组 (已安装)
电池寿命  3～4小时连续工作 (LCD显示屏的亮度为 50 % 时)
电池充电时间  2.5 小时可完全充满
交流电池充电  交流适配器/充电器(交流110 V ～ 220 V，50/60 Hz) (已安装), 热像仪工作和关闭时都可进行充电。提供通用交流电源适配器。
交流供电  通过随仪器提供的电源采用交流电工作 (交流110 V ～ 220 V，50/60 Hz)。提供通用交流电源适配器。
节电：  5 分钟内无活动时进入休眠模式； 30 分钟内无活动时自动关闭
安全标准  CSA (US 和 CAN): C22.2 No. 61010-1-04, UL: UL STD 61010-1 (第 2 版), ISA: 82.02.01
电磁兼容  满足 EN61326-1:2006 标准的全部适用要求
C Tick  IEC/EN 61326-1
US FCC  CFR 47, Part 15 Class B
振动  0.03 g2/Hz (3.8 grms), IEC 68-2-6
冲击  25 g, IEC 68-2-29
跌落  2 m
尺寸 (高x宽x长)  26.7 cm x 12.7 cm x 15.2 cm
重量  1.2 kg (含电池)
防护等级  IP54 (防灰尘；防射水)
质保  2 年(标准）
建议校准周期  2 年 (正常工作和正常老化)
支持的语言  捷克文、英文、芬兰文、法文、德文、意大利文、日文、韩文、波兰文、葡萄牙文、俄文、简体中文、西班牙文、瑞典文、繁体中文、土耳其文(荷兰文和匈牙利文仅提供手册)
模型及配件：
型号名称 描述
Fluke TiS Fluke TiS热像仪全套配件
包括：
• TiS热像仪，含标准红外镜头
• 交流电源和通用适配器
• 2G SD 存储卡
• SD 存储卡读卡器
• SmartView® 软件，终身免费升级
• 硬质便携包
• 软携包
• 可调手带
• 用户手册
• 质保登记卡
• 热像仪应用培训 DVD光盘
电池，充电器和适配器
TI-CAR CHARGER
TI-CAR CHARGER
其他附件
TI-Visor
TI-Visor
BOOK-ITP
Introduction to Thermography Principles
TI-TRIPOD
Tripod Mounting Base Accessory

Ti50FT Ti55FT（工业系列

产品说明

产品特性：
•  业内领先的热灵敏度（高达 0.05 °C NETD，Ti55FT），能够提供卓越的分辨率和超高品质的图像。
•  通过自动将热图像与真实世界相关联，IR-Fusion®（红外融合）技术能够把可见光图像和热图像合二为一，从而更快地找出可疑区域。 所有型号均附带 IR-Fusion 技术。
•  180° 活动镜头非常适合在难以接近的环境中进行查看。
•  宽大的 5 英寸高分辨率、高对比度显示屏。
•  Vanadium Oxide 焦平面阵列（320 x 240 像素）和具有一指通连续聚焦功能的 20 毫米锗镜头提供出色的图像分辨率。
•  SmartView™ 专业报告撰写软件可以快速、简单地生成包含丰富图像分析数据的定制报告，并且产品享受终生免费更新。
•  直观的照相机屏显 Windows CE 界面，操作非常方便。
•  •  产品规格：
•  Ti50FT Ti55FT
成像性能 VOx FPA 探测器尺寸 320 x 240
 160 x 120 - TiR2
视场 (FOV) 23º 水平 x 17º 垂直
空间分辨率 (IFOV) 1.30 mrad
最小焦距 0.15 米
热灵敏度 (NETD) ≤0.05 °C，30 °C 时 - (50mK)Ti55FT ≤0.07 °C，30 °C 时 - (70mK)Ti50FT
对焦 SmartFocus：一指通连续聚焦
温度性能 校准温度范围 -20 ?C 至 600 ?C - Ti55FT
-20 ?C 至 350 ?C - Ti50FT
全面辐射范围 76,800 校准像素（TiR2 型号为 19,200）
准确度 ±2 °C 或 2%
发射率校正 0.1 至 1.0（0.01 增量）
测量模式 Ti55FT - 中心点、中心框（区域最小/最大、平均），可移动光点/框，用户定义的区域/文本注释，恒温，自动冷、热点检测以及可见彩色超限（上限和下限）警报
Ti50FT - 中心点、中心框（区域最小/最大）
图像演示 数字显示屏 5 英寸 LCD
视频输出 RS170 EIA/NTSC 或 CCIR/PAL 合成视频
色板 灰色、反灰色、蓝红、高对比、热金属、铁红、琥珀色和反琥珀色
LCD 背光 阳光下可读彩色液晶显示屏
其它 随附软件 SmartView™
存储介质 小型闪存卡 (1GB) 可以存储 1000 多幅红外图像
激光指示器 是
内置可见光照相机 是
IR-Fusion 是
照相机上显示红外/可见光警报 是
照明设备 是
180º 活动镜头 是
可选镜头 是
基于 Windows CE 的菜单 是
AutoCapture 是
板载分析功能 是
用户定义的文本注释 仅限 Ti55FT
保修 2 年
可选镜头 54 毫米远距照相镜头 高精度锗镜头
视场 (FOV) 9º 水平 x 6º 垂直
空间分辨率 (IFOV) 0.94 mrad
最小焦距 0.6 米
10.5 毫米广角度镜头 高精度锗镜头
视场 (FOV) 42º 水平 x 32º 垂直
空间分辨率 (IFOV) 2.45 mrad - TiR4，TiR3
 4.9 mrad - TiR2
最小焦距 0.3 米

Fluke TiR 红外热像仪（建筑系列）

产品特性：
热像仪和软件中均提供了IR-Fusion®技术（以全屏或画中画方式融合可见光图像和红外图像），方便识别和报告故障。
坚固、可靠，工程化设计，可承受2 m（6.5 ft）跌落
9.1 cm（3.6 英寸）（对角线） 彩色 VGA（640 x 480）液晶显示屏
温度范围和热灵敏度专门针对建筑物诊断应用而优化设计
够满足几乎所有应用和预算范围
卓越的热灵敏度可发现极其细微的温度差异（很可能预示着故障）
可调式手带 － 适合左手或右手操作
美国制造
产品规格：
详细技术指标
温度 温度量程（-10 °C 以下未经校准） -20 °C～+100 °C (-4 °F～+ 212 °F)
全热辐射度 是
测量模式 自动或手动平滑缩放
精度：± 2 °C 或2 %（取二者中较大者）
成像性能 视场角度（FOV） 23°× 17°
空间分辨率（IFOV） 2.5 mRad
最小聚焦距离 红外：15 cm （6 in）
可见光：46 cm (18 in)
聚焦 手动
像频 9 Hz 刷新率
探测器类型 160 X 120 焦平面阵列，非制冷微测辐射热计
红外镜头类型 20 mm F = 0.8 镜头
热灵敏度（NETD） ≤ 0.09 °C @ 30 °C (100 mK)
红外频带 7.5 μm～14 μm
可见光照相机 640 × 480 分辨率
图像显示 调色板 铁红、彩虹色、高对比度和灰色
强度和跨距 强度和跨距自动或手动平滑缩放
最小跨距（手动模式） 2.5 °C (4.5 °F)
最小跨距（自动模式） 5 °C (9 °F)
IR-Fusion® 信息 全红外或画中画
画中画（PIP） 100 % 红外图像显示在中央 320 x 240 像素区域
全屏（关闭 PIP） 100 % 100 % 红外图像显示在中央 640 x 480 像素区域
图像和数据储存 储存介质 2GB SD 存储卡，可保存3000幅 .bmp格式的全红外图像或 1200 幅.IS2 格式的IR-Fusion 图像（
文件格式 非辐射（.bmp）或 全辐射（.is2）
非辐射（.bmp）图像文件不需要分析软件
使用 SmartView™ 软件导出的文件格式 JPEG、BMP、GIF、PNG、TIFF、WMF、 EXIF 和 EMF
通用技术指标
温度 工作： -10 °C～50 °C (14 °F～122 °F)
储存： -20 °C～+50 °C (-4 °F～122 °F)，含电池
相对湿度  10 %～90 %，无结露
显示屏  9.1 cm（3.6 in）（对角线）彩色VGA（640 x 480）液晶显示批国内（可选亮度或自动调节）
控制和调整  用户可选温度单位 (°C/°F)
 语言选项
 时间/日期设置
软件  提供 SmartView™ 分析和报告软件
电源 电池： 内置可充电电池组（已装）
电池寿命： 3～4 小时连续使用（LCD 显示屏的亮度为50% 时）
使用交流适配器/充电器及汽车直流电源适配器时的充电时间： 完全充满需要 2 个小时
交流电源供电/充电  交流适配器 / 充电器（交流 110 V～220 V，50 Hz～60 Hz），热像仪工作时可充电。提供通用交流电电源适配器。
节电  在 5 分钟无活动时激活休眠模式；在 30 分钟无活动时自动关闭
安全标准 CE 指令 IEC/EN 61010-1 第 2 版，污染等级 2
电磁兼容 EMC 指令 EN61326-1
CE 指令 IEC/EN 61326
US FCC 认证： CFR 47, Part 15 Class A
振动  2 G, IEC 68-2-29
冲击  25 G, IEC 68-2-29 {2 m (6.5 ft) 跌落, 5 面}
尺寸（高×宽×长）  0.27 m × 0.13 m × 0.15 m (10.5 in × 5 in × 6 in)
重量  1.2 kg (2.65 lb)
IP 防护等级  IP54
质保  2 年
校准周期  2 年（正常工作和正常老化）
支持的语言  英文、意大利文、德文、西班牙文、法文、耳闻、葡萄牙文、瑞典文、土耳其文、捷克文、波兰文、芬兰文、简体中文、繁体中文、韩文和日文
模型及配件：
型号名称 描述
Fluke TiR 9 Hz 热像仪
包括：
• Fluke TiR 9 Hz 热像仪
• 交流电源/电池充电器（包括电源适配器）
• SD 存储卡
• SD 卡阅读器 (USB)，用于将图像下载到计算机中
• SmartView™ 软件，终生免费升级
• 结实耐用的便携包


Fluke TiR1 红外热像仪（建筑系列）

产品特性：
热像仪和软件中均提供了IR-Fusion®技术（以全屏或画中画方式融合可见光图像和红外图像），方便识别和报告故障。
•  坚固、可靠，工程化设计，可承受2 m（6.5 ft）跌落
•  9.1 cm（3.6 英寸）（对角线） 彩色 VGA（640 x 480）液晶显示屏
温度范围和热灵敏度专门针对建筑物诊断应用而优化设计
•  能够满足几乎所有应用和预算范围
•  卓越的热灵敏度可发现极其细微的温度差异（很可能预示着故障）
可调式手带 － 适合左手或右手操作
•  美国制造
产品规格：
详细技术指标
温度 温度量程（-10 °C 以下未经校准） -20 °C to +150 °C (-4 °F～+ 212 °F)
准确度 ± 2 °C 或 2 % （取较大值）
测量模式 自动或手动平滑缩放
屏幕上发射率修正 有
成像性能 视场角度（FOV） 23° × 17°
空间分辨率（IFOV） 2.5 mRad
最小聚焦距离 红外：15 cm （6 in）
可见光：46 cm (18 in)
聚焦 手动
像频 9 Hz 刷新率
探测器类型 160 X 120 焦平面阵列，非制冷微测辐射热计
红外镜头类型 20 mm F = 0.8 镜头
热灵敏度（NETD） ≤ 0.07 °C @ 30 °C (70 mK)
红外频带 7.5 μm～14 μm
可见光照相机 640 × 480 分辨率
图像显示 调色板 "铁红、彩虹色、高对比度、琥珀色、熔融金属色和灰色"
强度和跨距 强度和跨距自动或手动平滑缩放
最小跨距（手动模式） 2.5 °C (4.5 °F)
最小跨距（自动模式） 5 °C (9 °F)
IR-Fusion® 信息 "画中画（最大、中等、最小3种融合程度可选）/全红外（最大、中等和最小3种融合程度可选）"
画中画（PIP） 3 种融合程度可选的图像显示在中央 320 × 240 像素区域
全屏（关闭 PIP） 3 种融合程度可选的图像显示在中央 640 x 480 像素区域
语音注释 语音注释 60 秒最大记录时间/图像
图像和数据储存 储存介质 2GB SD 存储卡，可保存3000幅 .bmp格式的全红外图像或 1200 幅.IS2 格式的IR-Fusion 图像（含 60 秒语音注释）
文件格式 非辐射（.bmp）或 全辐射（.is2）
非辐射（.bmp）图像文件不需要分析软件
使用 SmartView™ 软件导出的文件格式 JPEG、BMP、GIF、 PNG、TIFF、WMF、 EXIF 和 EMF
通用技术指标
温度 工作： -10 °C～50 °C (14 °F～122 °F)
储存： -20 °C～+50 °C (-4 °F～122 °F)，含电池
相对湿度  10 %～90 %，无结露
显示屏  9.1 cm（3.6 in）（对角线）彩色VGA（640 x 480）液晶显示批国内（可选亮度或自动调节）
控制和调整  用户可选温度单位 (°C/°F)
 语言选项
 时间/日期设置
软件  提供 SmartView™ 分析和报告软件
电源 电池： 内置可充电电池组（已装）
电池寿命： 3～4 小时连续使用（LCD 显示屏的亮度为50% 时）
使用交流适配器/充电器及汽车直流电源适配器时的充电时间： 完全充满需要 2 个小时
交流电源供电/充电  交流适配器 / 充电器（交流 110 V～220 V，50 Hz～60 Hz），热像仪工作时可充电。提供通用交流电电源适配器。
节电  在 5 分钟无活动时激活休眠模式；在 30 分钟无活动时自动关闭
安全标准 CE 指令 IEC/EN 61010-1 第 2 版，污染等级 2

电磁兼容 EMC 指令 EN61326-1
CE 指令 IEC/EN 61326
US FCC 认证： CFR 47, Part 15 Class A
振动  2 G, IEC 68-2-29
冲击  25 G, IEC 68-2-29 {2 m (6.5 ft) 跌落, 5 面}
尺寸（高×宽×长）  0.27 m × 0.13 m × 0.15 m (10.5 in × 5 in × 6 in)
重量  1.2 kg (2.65 lb)
IP 防护等级  IP54
质保  2 年
校准周期  2 年（正常工作和正常老化）
支持的语言  英文、意大利文、德文、西班牙文、法文、耳闻、葡萄牙文、瑞典文、土耳其文、捷克文、波兰文、芬兰文、简体中文、繁体中文、韩文和日文
模型及配件：
型号名称 描述
Fluke TiR1 9 Hz 热像仪
包括：
• Fluke-TiR1 9HZ 热像仪
• 交流电源/电池充电器（包括电源适配器）
• SD 存储卡
• SD 卡阅读器 (USB)，用于将图像下载到计算机中
• SmartView™ 软件，终生免费升级
• 结实耐用的便携包
• 软运输包
• 手带
• 用户手册
• 保修注册卡
GCP-Ti25/ TiR1
SCP- Ti25/ TiR1
BCP- Ti25/ TiR1
电池，充电器和适配器
TI-CAR CHARGER
TI-CAR CHARGER
其他附件
TI-Visor
TI-Visor

Fluke TiR3FT, TiR4FT 红外热像仪（建筑系列）

Fluke TiR3FT 和 TiR4FT 热像仪是建筑检测应用领域内专业人士的绝佳选择。 所有 Fluke TiR 系列均随附创新的IR-Fusion® 技术，它可在热像仪上调整两个图像，以便从任何距离都能看到更加清晰的图像，从而协助您更好地查明建筑问题。 Fluke TiR 系列热像仪适用于以下或类似的建筑检测应用领域： 屋顶检查——快速、高效地检测平顶建筑系统中的防潮情况。 在整个屋顶尚未完全破损之前找出损坏部分并及时维修或更换。 节能监测——使用红外光对民用和商业建筑进行节能监测。 通过红外光进行扫描，检查是否存在热耗损、冷渗透、潮气入侵、混凝土完整性和通风问题，提高住宅或建筑的热效率。 防潮——准确检测墙壁内外、天花板中或铺有地毯的地板下的潮气问题。 防止霉变——找出不易于发现的潮湿气源，有效防止霉变。 红外扫描是最快、最有效的方式，提供 100% 湿气探测范围。
产品特性：
•  业内领先的热灵敏度（高达 0.05 °C NETD，TiR4），能够提供卓越的分辨率和超高品质的图像。
•  所有型号均附带 IR-Fusion ®技术，能够把可见光图像和热图像合二为一，从而更快地找出可疑区域。
•  180° 活动镜头非常适合在难以接近的环境中进行查看。
•  宽大的 5 英寸高分辨率、高对比度显示屏。
•  氧化钒焦平面阵列（320 x 240 像素），提供出色的图像分辨率。
•  SmartView™ 专业报告撰写软件，可以快速、简单地生成包含丰富图像分析数据的定制报告，可享终生免费更新。
•  直观的照相机屏显 Windows CE 界面，操作非常方便。
产品规格：
TiR 系列*
成像性能 氧化钒探测器尺寸 320 x 240 - TiR3，TiR4
视场 (FOV) 23º 水平 x 17º 垂直
空间分辨率 (IFOV) 1.30 mrad – TiR3，TiR4
最小焦距 0.15 米
热灵敏度 (NETD) ≤0.05 °C，30 °C 时 - (50mK)TiR4
 ≤0.07 °C，30 °C 时 - (70mK)TiR3
对焦 SmartFocus：一指通连续聚焦
温度性能 校准温度范围 -20 ?C 至 100 ?C（-4 ºF 至 212 ºF）
全面辐射范围 76,800 校准像素
准确度 ±2 °C 或 2% （两者读数取较大值）
发射率校正 0.1 至 1.0（0.01 增量）
测量模式 TiR4 - 中心点、中心框（区域最小/最大、平均），可移动光点/框，用户定义的区域/文本注释，恒温，自动冷、热点检测以及可见彩色超限（上限和下限）警报
TiR3 - 中心点、中心框（区域最小/最大）
图像演示 数字显示屏 5 英寸 LCD
视频输出 RS170 EIA/NTSC 或 CCIR/PAL 合成视频
色板 灰色、反灰色、蓝红、高对比、热金属、铁红、琥珀色和反琥珀色
LCD 背光 阳光下可读彩色液晶显示屏
其它 随附软件 SmartView™
存储介质 小型闪存卡 (1) 可以存储 1000 多幅红外图像
激光指示器 是
内置可见光照相机 是
IR-Fusion 是
照相机上显示红外/可见光警报 是
照明设备 是
180º 活动镜头 是
可选镜头 是
基于 Windows CE 的菜单 是
AutoCapture 是
板载分析功能 是
用户定义的文本注释 仅限 TiR2 和 TiR4
保修 2 年
可选镜头 54 毫米远距照相镜头 高精度锗镜头
视场 (FOV) 9º 水平 x 6º 垂直
空间分辨率 (IFOV) 0.94 mrad
最小焦距 0.6 米
10.5 毫米广角度镜头 高精度锗镜头
视场 (FOV) 42º 水平 x 32º 垂直
空间分辨率 (IFOV) 2.45 mrad - TiR4，TiR3
 4.9 mrad - TiR2
最小焦距 0.3 米
机械和一般参数
工作温度  -10°C 至 +50°C（14°F 至 122°F）
储存温度  -40°C 至 +70°C（-40°C 至 158°F）
相对湿度  操作和存储 10% 至 95%，无冷凝
防水防尘：  IP54
重量  1.95 千克（4.3 磅）
 （含电池）
照相机尺寸（高x宽x厚）  162 x 262 x 101 毫米（6.5 x 10.5 x 4.0 英寸）

FLUKE TIS 热像仪 新品上市

Fluke TiS是吸热成像相机，为能源审计和承建商而设计。但仍满足了的 Resnet 红外标准。吸它是最后提供了该建筑物的负担得起红外诊断市场。福禄克TiS是最实惠的红外热像仪对符合红外检测标准的市场。

应用途径
●住宿院舍
●联体住宅楼宇
●商业楼宇
●学校
●医院
●政府建筑物
功能
●提供此价格类中的最高分辨率 (120 x 120)
●具有多用途、 手动焦点中只红外摄像机
●大于比较仪中的最大显示大小 （3.7 英寸）
●较长的电池寿命持续 4 小时
●坚固耐用的身体承受 2 米 （6.5 英尺） 跌落试验工程
●屡获殊荣的人体工程学设计
●易于使用的
它是热成像扫描仪为您提供一个基本的可靠解决方案建筑界专业

详细参数：

温度测量范围 ：（不低于-10℃校准） -20℃至+100℃（-4℉至+212℉）
温度测量精度 ：± 5 ° C 或 5%(25 ° c 标称，为准)
图像捕获频率 ：9 HZ
探测器类型 ：非致冷计 120 × 120 协调平面阵列
红外谱带 ：7.5 μ m 到 14 μ m （超长波)
热灵敏度 ：（凝视） ≤ 0.10 ° C 在 30 ° C 目标温度。 (100 mK)
文件格式 ：（在成像仪) 非辐射 (.bmp) 或完全辐射 （.is2）
标准调色板 3
水平和跨调整 自动 / 锁定
最小跨度 ：（在自动模式下） 5 ° c (9 ° F)
电池寿命 ： 4 小时连续使用 （假定 50%亮度的液晶屏）
跌落试验 2 米 （6.5 英尺） 的标准镜头
尺寸 ：（高 x 宽 x L) 27.7 厘米 x 12.2 厘米 x 170 厘米
重量 (包括电池) ：1.05 千克 （2.3 磅）
多种语言支持 热像仪 (16种语言手册)

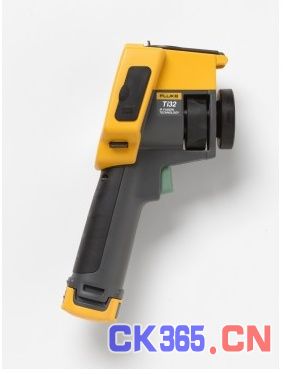

Fluke Ti32 红外热像仪（工业系列）

产品说明

产品特性：
优异的图像质量
• 借助 320x240 传感器能够快速找到问题，从而形成清晰的图像。
• 通过业界领先的热灵敏度（NETD）甚至能够识别微小的温度差异（表示存在问题）。
• 通过福禄克 IR-Fusion® 红外可见光融合专利技术实现可见光图像和红外图像自动对准（视差校准）
• 长焦镜头和广角镜头扩展了热像仪用途，并可满足特殊应用需求。 （现场安装方便）
易于使用
• 可随时随地更换电池，完全不受工作地点限制。
• 直观的三按钮式菜单使用方便 – 只需用拇指按动即可浏览
• 无需携带笔和纸—通过语音即可记录检测结果。 每幅图像均可配备语音注释。 语音注释与相应的图像一起存储，便于以后查阅。
• 单指连续调焦、发射率修正、背景温度补偿、发射校正功能提高了测量精度。
• 可调背带，便于左手或右手使用。
• 配备齐全。
结构坚固
• 经过优化，适合富有挑战性的工作环境下的现场应用。
• 经测试可承受 2 米（6.5 英尺）坠落，您无需再担心不慎摔落仪器而导致损坏。
• 防尘、防水，经测试防护等级为 IP54。
• 美国生产制造。
产品规格：
详细技术指标
温度 温度测量范围（-10 °C 以下未经校准） -20 ℃ ～ +600 ℃ (-4 ℉ ～ +1112 ℉)
准确度 ± 2 ℃ 或者 2 %，取大值
发射率修正 是
背景温度补偿 是
传输校正 是
成像性能 图像捕捉频率 9 Hz 刷新率或 60 Hz 刷新率，取决于型号
探测器类型 320 x 240 焦平面阵列，非制冷微测辐射热计
热灵敏度（NETD） ≤ 0.05 ℃，（30 ℃ 目标温度时）（50 mK）
光谱带 7.5 μm ～ 14 μm（长波）
可见光照相机 200万像素
最小焦距 46 cm（约 18 in）
标准红外镜头类型
视场角： 23 ° x 17 °
空间分辨率（IFOV）： 1.25 mRad
最小焦距：15 cm（约 6 in）
长焦红外镜头类型
视场角： 11.5 ° x 8.7 °
空间分辨率（IFOV）： 0.63 mRad
最小焦距：45 cm（约 18 in）
广角红外镜头类型
视场角： 46 ° x 34 °
空间分辨率（IFOV）： 2.50 mRad
最小焦距：7.5 cm（约 3 in）
聚焦 SmartFocus：单指连续调焦（手动）
图像演示 调色板 标准： 铁红、蓝红、高对比度、琥珀、琥珀反转、热金属、灰度、灰度反转
超对比度™：超铁红、超蓝红、超高对比度、超琥珀、超反转琥珀、超热金属、超灰度、超反转灰度
强度和跨距 平滑水平和跨度自动调节和手动调节
手动/自动模式快速切换 是
手动模式快速自动重调 是
最小跨距（手动模式） 2.5 °C (4.5 °F)
最小跨距（自动模式） 5 °C (9 °F)
IR-Fusion® 信息 红外-可见光融合 是
画中画(PIP) LCD 中心位置三级屏幕红外混合显示
全红外 LCD 中心位置三级屏幕红外混合显示
颜色报警（温度报警） 高温报警（用户可选）
语音注释 每幅图像最长为60秒；可回放
图像捕捉和数据存储  对于 Ti32，用户可在保存捕捉的图像前调整调色板、混合比例、水平、跨度、IR-Fusion® 模式、发射率、背景温度补偿、发射校正。
图像捕捉、分析、保存功能 单手操作，图像捕捉、分析和保存功能
存储介质 SD存储卡（2 GB存储卡至少可存储1200幅全辐射测量 (.is2) 红外和关联的可视图像，每幅图像至少可提供60秒语音注释，也可存储3000幅基本位图 (.bmp)图像或3000幅 jpeg (.jpeg)格式图像；可通过配备的多种格式USB读卡器转至PC。
所支持的文件格式 非辐射测量(.bmp) 或(.jpeg)或全辐射测量(.is2)
非辐射测量(.bmp 和 .jpeg) 文件无需使用分析软件
使用 SmartView™ 软件导出的文件格式 JPEG、JPG、JPE、JFIF、BMP、GIF、DIB、PNG、TIF 和 TIFF
存储分析 缩略图导航和检查选择
语音评论（录音）  是
通用技术指标
工作温度  -10 ℃ ～ +50 ℃ (14 ℉ ～ 122 ℉)
存放温度  -20 ℃ ～ +50 ℃ (-4 ℉ ～ 122 ℉)，无电池时
相对湿度  10 % ～ 95 %，无冷凝
显示  9.1 cm（3.7 in）对角横向彩色 VGA（640 x 480）LCD，配备背光灯和透明防护盖
控制和调节  用户可选择温度单位（°C/°F）
 语言选择
 时间/日期集
 发射率选择
 背景温度补偿
 发射校正
 用户可选择图像中的“热点”、“冷点”和“中心点”（SmartView® 软件中的其他定制标线和形状）
 高温报警
 用户可选择背光： “最大亮度”或“自动”
 信息显示优先
软件  包括 SmartView® 完整分析和报告软件
电池  两个智能型可充电锂离子电池，配备 5 节 LED 显示屏显示充电水平
电池寿命  每个电池组可连续使用4个小时以上（假定LCD亮度为50％）
电池充电时间  2.5 小时
电池使用交流充电  双充电底座交流电池充电器（110 – 220 Vac, 50/60 Hz）（配备），也可在成像仪上进行充电。配备交流电源适配器。可另配 12V 汽车充电适配器。
交流电操作  可利用交流电源工作（110 – 220 Vac, 50/60 Hz），配备交流电源适配器。
节能  5 分钟内没有操作时将进入睡眠模式，30 分钟内没有操作时将自动断电
安全标准  CSA （美国和加拿大标准）： C22.2 No. 61010-1-04, UL:UL STD 61010-1 （第二版），ISA： 82.02.01
电磁兼容性  满足 EN61326-1:2006 的全部相关标准
C Tick  IEC/EN 61326-1
US FCC  CFR 47, Part 15 Class B
振动  0.03 g2/Hz (3.8 grms), IEC 68-2-6
撞击  25 g, IEC 68-2-29
掉落  配备标准镜头时为2米（6.5英尺）
尺寸（高 x 宽 x 长）  27.7 cm x 12.2 cm x 17.0 cm (27.69 cm x 12.19 cm x 17.02 cm)
重量（含电池）  1.05 kg (2.3 lb)
壳体防护等级  IP54（防尘、防水）
保修  2年（标准）
建议校准周期  2年（假定正常操作和正常老化）
支持的语言  捷克语、英语、芬兰语、法语、德语、意大利语、日本语、韩语、波兰语、葡萄牙语、俄语、简体汉语、西班牙语、瑞典语、繁体汉语、土耳其语
模型及配件：
型号名称 描述
FLK-Ti32 60Hz 工业 - 商用热像仪，60 Hz 包括：
• 带标准红外镜头的热像仪
• 交流电源和电池充电器（包括主要适配器）
• 两个耐用、精致的锂电池
• SD 存储卡
• 多种格式的 USB 读卡器，可将图像下载到 PC
• SmartView® 软件，终生免费享受软件升级
• 硬质耐用的工具箱
• 软质携带工具包
• 可调背带
• 纸质用户手册
• 保修登记卡
• 交互培训DVD
GCP-Ti32/TiR32
SCP- Ti32/TiR32
BCP- Ti32/TiR32
电池，充电器和适配器
TI-CAR CHARGER
TI-CAR CHARGER
其他附件
TI-Visor
TI-Visor
FLK-LENS/TELE1
Telephoto Infrared Lens
FLK-LENS/WIDE1
Wide-angle Infrared Lens
BOOK-ITP
Introduction to Thermography Principles
TI-TRIPOD
Tripod Mounting Base Accessory

福禄克Ti27热像仪

产品说明

产品特征
 卓越的图像质量
像素：240×180。提供快速发现问题所需的清晰、生动的图像。
业内领先的热灵敏度(NETD≤0.05 °C)，识别极小温差，捕捉细微问题点。
Fluke拥有专利的IR-Fusion®技术，自动对准(视差修正)可见光和红外图像。

  易于操作

无须返厂校验即可方便互换的长焦、广角镜头，现场安装方便，更具多功能性，且满足特殊应用。
现场可更换电池，为工作带来极大便利。
三键式菜单按钮，拇指按压导航，简单直观。
无需随身携带纸和笔——可为每幅图像进行语音注释，并随图独立保存，以供将来参考。
通过单手对焦功能、发射率修正、背景温度补偿，以及透射率修正，提高了绝大多数情况下的测量准确度。
可调手带，左、右手均可方便使用。

  坚固耐用
针对恶劣环境的现场使用进行了优化设计。
严格的工程化及工业测试，可承受2 m跌落，全无后顾之忧
防尘、防水——按照IP54防护等级测试。
技术指标

深圳天道仪器

www.tiandao17.com

0755-36626644

温度
温度测量范围 -20 °C ～ +600 °C
精度 ± 2 °C 或 2 %（取二者中较大者）
发射率校正
配备 背景温度补偿
配备 透射率校正
配备 测温模式
中心点/中间框/高、低温自动捕捉
成像性能
探测器类型
240 X 180，氧化钒（VOx） 非制冷
热灵敏度(NETD) ≤0.05 °C （30 °C ）
红外线频段 7.5 μm ～ 14 μm  (长波)
可见光照相机 300万像素
显示屏 9.1 cm（3.7 in）对角横向彩色 VGA（640 x 480）LCD，配备背光灯和透明防护盖
显示屏背光 用户可选择背光：“最大亮度” 或 “自动”
红外镜头类型 视场角 23 ° x 17 °
 空间分辨率(IFOV) 1.67 mRad
长焦红外镜头类型（选配）
 视场角 11.5 ° x 8.7 °
空间分辨率(IFOV) 0.84mRad
广角红外镜头类型（选配） 视场角 46 ° x 34 °
 空间分辨率(IFOV) 3.34 mRad
调焦方式 SmartFocus：单手连续调焦（手动）
图像显示 调色板
标准
铁红、蓝红、高对比度、琥珀反转、熔融金属、灰度、灰度反转
超对比度
超铁红、超蓝红、超高对比度、超琥珀、超琥珀反转、超熔融金属、超灰度、超灰度反转
图像控制
自动/手动调节水平/跨度
手动/自动模式快速自动切换
配备 手动模式快速自动刻度重调
配备 最小满量程（手动/自动） 2.5 °C/5 °C IR Fusion® 参数
红外－可见光融合
配备

深圳天道仪器

www.tiandao17.com

0755-36626644

画中画（PIP）
图像中心位置三级屏幕红外混合显示 红外 图像三级屏幕红外混合显示 颜色报警（温度报警）
高温报警
图像捕捉和数据存储
图像捕捉、分析、保存机制
单手图像捕捉、分析和保存功能
存储介质 SD存储卡（2GB存储卡至少可存储1200幅全辐射测量 (.is2) IR和关联可视图像，也可存储3000幅bmp图像或3000幅 jpeg图像；可通过配备的多种格式USB读卡器转至PC。
语音存储
每幅图像最长为60秒；可回放
文件格式
JPEG， JPG， JPE， JFIF， BMP， GIF， DIP， PNG， TIF， 和 TIFF
控制和调整
设置控制
用户可选择：温度单位（℃/℉）、语言选择（简体中文、英文、其它多国语言）、时间/日期
屏幕指示
电池状态、实时时钟、中心点温度
节能
自动关机、休眠模式（用户设定）
电源
电池
两个智能型可充电锂离子电池组，配备 5 节 LED 显示屏显示充电水平
电池工作时间
每个电池组可连续使用 4 个小时以上
电池充电时间/交流电池充电时间
2.5 小时/双充电底座交流电池充电器或车载直流电源
交流电源工作
可利用交流电源工作（110 – 220 Vac， 50/60 Hz），配备交流电源适配器
基本工作条件和外形
工作温度 -10 °C ～ +50 °C
贮存温度 -20 °C ～ +50 °C，无电池时
相对湿度 10 % ～ 90 %，无冷凝
防护等级 IP54（防尘、防水）
跌落测试 2米跌落
尺寸（H x W x L） 277 mm x 122 mm x 170 mm
重量 1.05 kg
保修期 2年（标准）
专业分析软件 SmartView软件标准配置

深圳天道仪器

www.tiandao17.com

0755-36626644
