非接触式接地电阻在线检测仪

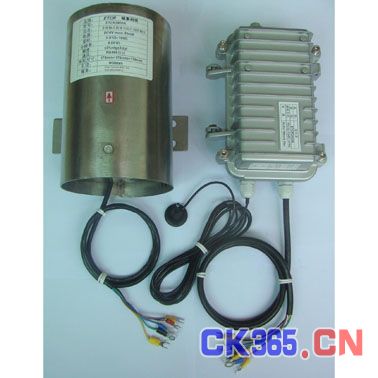

ETCR2800A非接触式接地电阻在线检测仪
一．简介

ETCR2800A非接触式接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新技术产品，采用在线测试、非接触测量、地线穿心通过、无需自检、实时检测、远程监控。内置传感器与电路板，完全密封，具有防雨淋、防水、防尘功能，确保野外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。 ETCR2800A非接触式接地电阻在线检测仪适用于输电线路杆塔接地；地下矿井设备接地；气象防雷接地；石油化工接地；通讯接地；铁路设施接地；建筑接地、电气设备接地等等。 ETCR2800A为无线网络型，由RS232、RS485总线、GPRS收发模块、手机卡、主通讯器（集中器）、监控软件、电脑等组成，适合远程在线监测，距离不受限制。   二．技术规格



功 能	回路接地电阻在线检测、金属回路联结电阻在线检测
电源接口	两芯引线 （红色---电源+；黑色---电源-）
通讯接口	RS485通讯，三芯引线（棕、蓝色---信号+；绿、灰色---信号-；白、黄色---屏蔽地）电源-与屏蔽地
仪表电源	6VDC；Max:50mA
GPRS电源	9VDC/12VDC；Max:100mA
电阻量程	0.01-100Ω
分 辨 率	0.001Ω
精 度	±2%rdg±3dgt（20℃±5℃，70%RH以下）
通讯方式	RS232+RS485总线通讯+GPRS通讯
GPRS无线网络点数	1～100个接地点；可扩展
通讯距离	距离不受限制
外形尺寸	约175mm×170mm×130mm
地线穿孔尺寸	Φ30mm，闭口式
安装螺丝孔尺寸	Φ11mm
工作温湿度	-20℃-55℃；20％RH-90％RH
换 档	全自动换档
地线干扰电流	应避免
外部磁场	＜40A/m
外部电场	＜1V/m
单次测量时间	约0.5秒
超量程指示	OLΩ符号数据格式输出
功 耗	工作最大电流小于50mA
安 装	地线穿心通过检测仪中心孔
防护等级	电路板、传感器完全密封；防雨淋、防尘功能。
供电方式	直接取电或太阳能电池板供电

  三．基本配置



在线检测仪	1台
GPRS接收模块	1台
GPRS发送模块	1台
通讯器	1台
RS232通讯线	2条
手机卡	2个（自购）
包装箱	1套
用户手册	1套
太阳能电池板、蓄电池	1套（选购）

  四．系统图
