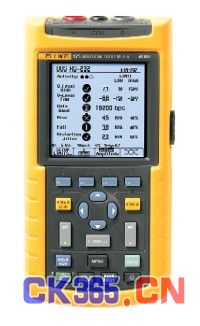

Fluke 125 工业网络测试仪
ScopeMeter® 125：拥有 120 系列示波表的全部功能，同时还包括工业总线运行状况测试功能和高级电源测量功能
120 系列示波表精巧紧凑，结实耐用，是工业故障处理和安装应用场合的理想解决方案。 125 系列示波表是在 Fluke 120 系列示波表基础上发展而来的，拥有 124 系列示波表的全部功能，同时还能测量和分析常见工业总线上的信号质量。
如需详细了解 125 系列的工业总线运行状况测试功能，请滚动浏览此部分。 如需详细了解常见的示波表功能，请参见 120 系列示波表部分 – 单击此处。
Fluke 125 工业网络测试仪特性
电阻和电容测量
| 技术指标 | |||||||||||||||||||||
| 支持的工业网络包括 |
|
||||||||||||||||||||
诊断网络故障首先要检查连通性，测量电缆阻抗，确保不存在开路或短路。电缆阻抗与网络类型有关，例如，Foundation 现场总线采用 120 Ω 的电缆，在电缆的每端都采用 120 Ω 端接。还要检查电容，确保其符合技术指标。好的电缆是获得合适电气信号性能的关键因素。
网络信号电气性能
检查电气信号的性能需要测量网络信号的关键参数。125 提供了一种总线健康测试模式，该模式设计用于触发和捕获网络信号波形。在选择了总线类型后，ScopeMeter 示波器的总线健康模式就会通过算法测量关键的信号参数，如偏置电压、信号低、高和峰峰电平。总线健康模式还测量失真或信号抖动，确定总体信号质量。
验证信号是否满足技术指标
将信号参数测量值与技术指标进行比较，利用标准规定的低或上限来判断这些关键参数是否在技术指标范围之内。利用图标来清洗标记超出指标的参数。
波动或错误的偏置电压是接地或端接问题的迹象，而信号电平测量值太低则能说明电缆太长、装置太多或者网络端接不正确造成了太大的衰减。像过冲这样的信号失真则通常是由于电缆阻抗或连接故障引起的。
利用“眼图”模式，则能够方便地检查信号失真。信号图中心的“眼镜”越清晰，则说明信号失真和干扰越小。相位噪声和抖动通常是由于装置的接受发射电路引起的。通过检查眼图，可检测到来自于高能量源的外部电干扰，例如照明系统和重型机械。
像噪声、静电放电和瞬变这样的电干扰会引起网络装置复位，通过监测网络段即可捕获这些事件，从而帮助隔离故障源。
在消除了电缆和信号参数故障后，即可利用网络协议诊断工具来验证数字协议参数。了解关于网络诊断方案的更多信息。
消除电缆和信号质量问题是隔离网络性能故障的两个关键步骤。Fluke 125 ScopeMeter 示波器提供了验证网络数字信号完整性的功能和算法。
