变压器空负载特性测试仪

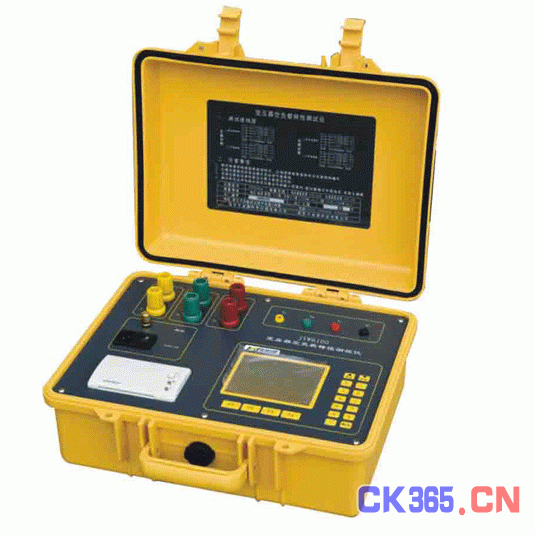

JYW6100变压器空负载特性测试仪



一、 简介

JYW6100变压器空负载特性测试仪是业泰公司发挥自身技术优势，精心研制的高精度、数字化工业仪器。该仪器采用六路独立通道和高精度A/D同步采样三相电压和电流，采用单片机进行控制和数字信号处理技术，实现自动化，尤其低功率因数测量精度高，重复性好，记录和存储用户关心的所有参数，完全适用于变压器空载损耗参数和负载损耗参数的测量。

二、 安全措施

1. 使用本仪器前一定要认真阅读本手册。

2. 操作者应具备一般电器设备或仪器的使用常识。

3. 仪器应避免剧烈振动。

4. 仪器必须可靠接地，防止触电危险。

5. 测试结束后，按复位键，关掉电源开关。

三、 性能特点

1. 测量参数全，可测量变压器空载损耗、负载损耗、空载电流、负载电流、阻抗电压、零序阻抗、线电压、相电压、电压的有效值和平均值、三相电压的平均值、电流值、功率、功率因数、频率等用户关心的所有参数。

2. 采用多路A/D同步交流采样及数字信号处理技术，其抗干扰及抗波形畸变能力强，在极低功率因数条件下仍能保证基本测量精度。

3. 可以同步锁定并且存储、打印全部测量结果。

4. 测量精度高，重复性好。

5. 体积小、重量轻、便于携带。

四、 技术指标

电压测量范围：AC 0~450V

电流测量范围：AC 0~50A

测量精度：

电压、电流、：0.2级

阻抗：0.5级

功率：0.5级（COSΦ＞0.1）

1 级（0.05＜COSΦ≤0.1）

工作电源：AC220V±10%,50Hz

工作温度: -20℃～40℃

相对湿度: ≤80%RH无结露

体积：340×340×140mm3

重量: 6kg
