高压核相仪的详细介绍

一、概述

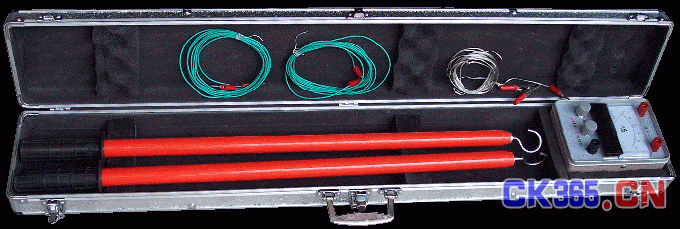

DHX型高压核相仪适用于高压电力线路的相位核定工作，该产品由上海市电力研究所会同上海供电局，对该产品进行了电气性能方面的试验，现将试验结果整理如下：

二、工作原理
图一中，RA=RA′为固定电阻核相棒。固定电阻Ra=Ra′可调电阻r与r′和微安表Ig组装成一只核相表。根据广义交流电桥原理。当UA=UA′时，调节r和r′可使电桥平衡，即Xg=0，此时，被测两端电端电压幅度值和电位相同。如果两端电压电位相同，而幅值不完全相等，调节r和r′仍能使电桥平衡。只有当两端相位不相同时，调节r和r′不能使电桥平衡即Ig=0。此时，被测两端电压不是相同位。

三、测试结果
1、单根核相棒电阻值和外形测量结果见表1。
表1

试品额定电压（kV）		标称长度（m/m）	实测长度（m/m）	误差 %	标称电阻值（MΩ）	实测电阻值（MΩ）	误差 %
10	A	900	865	-5	100	100	0
10	A′	900	865	-3.8	100	100	0
35	A	1100	1080.3	-1.7	357	380	6.4
35	A′	1100	1080.3	-1.7	357	380	6.4
110	A	1100	1150	4.5	660	740	12
110	A′	1100	1150	4.5	660	740	12

2、单根核相棒工频耐压试验结果见表2。
表2

试品额定电压（kV）	试验电压（kV）	持续时间（分）	结果
10	50	5	良好
35	105	5	良好
110	300	5	良好

3、单根核相棒、电抗元件发热试验结果见表3。
表3

试品额定电压 (kV)	试验电压 (kV)	测量电流 (uA)	元件允许电流 (uA)	最大电流下持续5分钟元件的温升 ℃
10	1.0u线=10	87	674	4.5
	2.0u线=20	190
35	1.0u线=35	93	443	5.5
	2.0u线=70	184
110	1.0u相=63.5	72	443	5
	2.0u相=127	138

测试时环境温度：17.5℃。
4、核相仪整体试验
（1）试验室测试接线见图二。
（2）测试结果见表4。
表4

试品额定电压(kV)	两端试验电压（kV）		A - A′				A - B′				A - C′
试品额定电压(kV)	T1	T2	0°	1 0°	20°	30°	0°	120°+10	120°+20	120°+30	0°	-120°+10	-120°+20	-120°+30
10	10	10	0	10	22	30	46.5	89	89	92	46.5	73	69	62.5
35	35	35	0	12	19	26	40	73	79	80	40	65	60	55
110	50	50	0	6	8	12	37	44	44	44	37	30	35	32

5、现场实测
根据扬州供电局现场实测10kV、35kV和110kV系统的核相结果见表5。
表5

系统电压 kV）	核相表读数（uA）
	A—A′	A — B′	A — C′
	B—B′	B — C′	B — A′
	C—C′	C — B′	C — A′
10	1～2	42～48	42～48
35	1～2	46～48	46～48
110	0～1	53	53

四、结论
1、DHX型核相仪系在运行电压下，进行高压电力线路的核定相位工作，属带电测试工具，特别对直接接触高电压的核相棒进行了较高的工频耐压试验。结果表明其绝缘性能和安全距离均能满足电业安全规程要求。另外由于核相棒末端装有放电指示管，当核相棒末端与核相表连线断开情况下，也能保证人身和设备安全。
2、从模拟两端电压来看最大相位差30°的同名相电压（如经过长距离输电的线路），虽然调节r和r′电阻不能使电桥完全平衡。但与不同名相的其他两相所测得Ig值相比，它们之间的差值2～3倍，仍能分辨三相的不同相位。
3、经有关供电局较长时间的实际使用，普遍反映该仪器安全、可靠、使用方便，核相分辨能力高，携带轻便。
4、该仪器经过一定的高压校验后，还可作测量高电压之用。
