智能耐压试验装置

执行标准：DL/848.2-2004

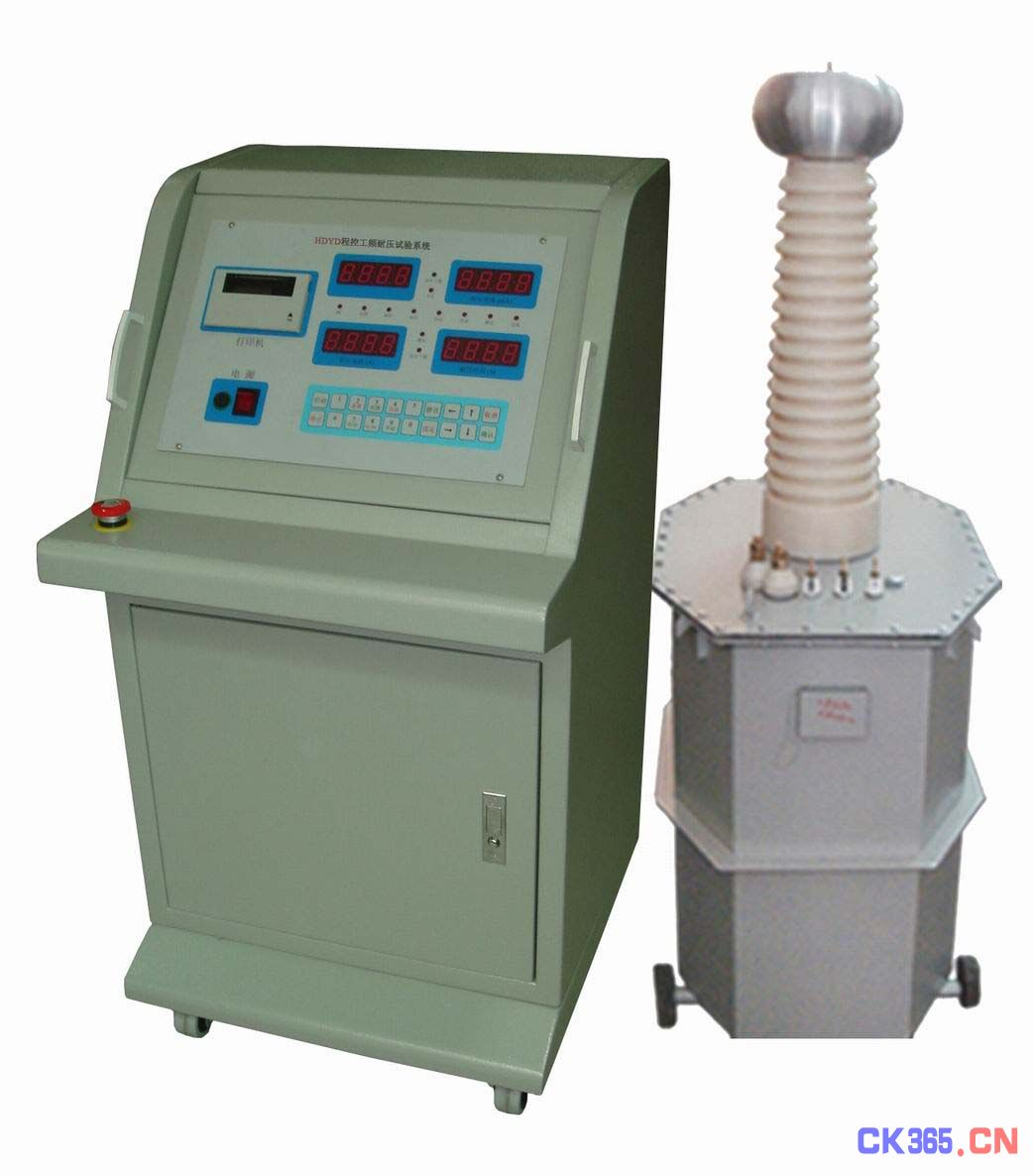

YHYD-3000智能耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

功能特点

1 320×240液晶显示器、高速热敏打印机

2 高低压电压、电流4路测量方式，高精度传感器和高性能14位AD采集芯片

3 人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式

4 实时显示高低压电压、电流，时间及耐压结果，显示直观明了

5 完善的过压、过流保护，任意设定输出电压、高低压电流上限和计时时间

6 具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，安全可靠

7 具有绝缘阻抗测试功能，直接反映被试品绝缘强度

8 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零

9 超过设定高低压电流时自动切断电压输出，降压回零，并发生声光报警

10 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境

11 自动错误诊断，易于发现和解决问题

12 可选配远程通信、门联锁警灯警铃、外接分压器校验接口等

技术规格

13 输入电压：三相四线AC380V±10% 50Hz±1

14 输出电压：0-150kV

15 输出容量：0-100kVA

16 计时范围：0-999S

17 环境温度：－20℃至50℃

18 电压精度 ≤5% (F.S)

19 电流精度 ≤5% (F.S)

试验变压器参数：

规格	容量 kVA	低压侧		高压侧		测量变比	60分钟温升℃	阻抗电压％	空载电流％	质量 kg	外形尺寸长Х宽Х高 mmХmmХmm
		电压 V	电流 A	电压 kV	电流 mA
		电压 V	电流 A	电压 kV	电流 mA
10/50	10	200	50	50	200	500	50	10	<4	80	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	140	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	155	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	184	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	135	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	180	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	220	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640Х490Х1850

YHYD-3000 Programmed Power-frequency Voltage Withstand Test System

Introduction

STYD-3000 is designed according to the DL/848.2-2004 standare. It is used to proceed insulating strength test of kinds of such as electronic equipment, electric elements, insulated materials and so on,on purpose of testing the insulating level , finding the insulating bug of tested res and weight the ability of overpotential of them.

Features

• Programmed Voltage Regulating

• Auto/Manual Regulating Mode

• Voltage, Current, Time Setting

• Four display windows for Output Voltage(HV), Output Current(HC), Input Current, and Withstand Time

• Auto Detecting Inertia of Motor, step-by-step, try-and-error Voltage Regulating Method

• Auto Timing at Setting Voltage, when Time up, Auto Regulating down to Bottom

• Auto Shut off when over Setting Current(one of the input and output current), and Auto Regulating down to bottom, and Sound an Alarm

• Auto Capture Peak Voltage when break down

•Test data can be Printed, Auto/Manual Printing Mode

• HW & SW Anti-Interference

Specifications
