倍频发电机电源隔离滤波器

倍频发电机电源隔离滤波器的详细介绍
概述

电力变压器、电抗器和电压互感器等具有绕组的电力设备，通常是利用100Hz～250Hz倍频电动发电机组进行感应电压试验、局部放电测量等。由于发电机输出的电压波形含有容量很大的固有谐波分量和沿电源线路窜入的高频干扰信号，致使局放测量的背景噪音很大，无法进行准确的测量和判断，如示波图1和3所示。
本隔离滤波器能有效的消除发电机固有的很强的谐波分量，能得到很光滑的输出电压波形；能有效的抑制窜入电源的高频干扰信号，使局放仪椭圆的背景干扰水平低于5PC，有利于变压器等局部放电量的测量


主要技术指标

■发电机额定频率：100～250Hz
■发电机额定电压：400～800V
■发电机额定容量：30kVA～250kVA
■衰减特性：20KHz～100KHz≥70dB
100KHz～300KHz≥60dB
■干扰信号不大于5PC
■消除发电机固有谐波频率，使输出电压波形光滑，无谐波成分
■采用干式自然冷却结构，连续运行时间1小时
■海拔高度低于1000米，环境温度－5～＋40度，空气相对湿度＜80%，户内使用。

外形尺寸和重量

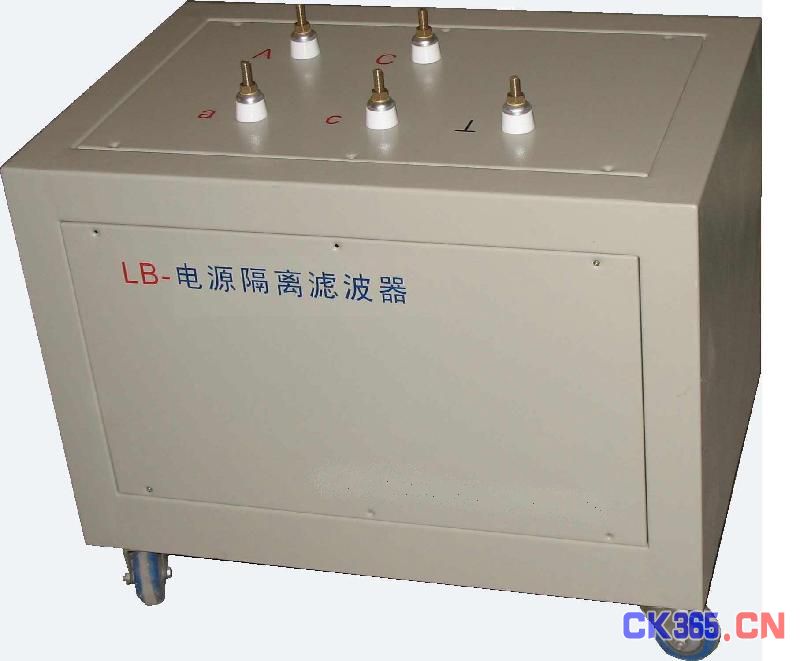

■滤波器的外形见照片
■机箱长1200mm（包括前后套管长度）×宽800mm×高900mm（包括机箱底部滚轮），重约400kg
