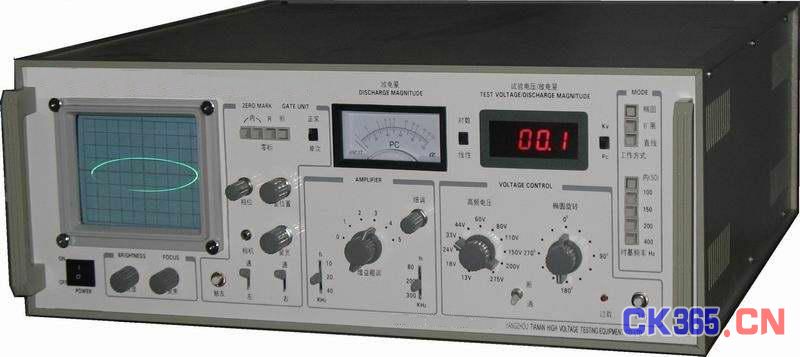

JF系列局放仪
广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。该仪器适用于出厂试验、新产品的试制、教学、科学试验中的局部放电检测和试验研究。可供电工产品制造厂、电工科研单位、教学单位和电力运行部门等单位广泛应用。

局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统


可测试品电容量范围：6pF-250uF

检测灵敏度：＜0.02PC (容量50pF时)

放大器频带选择：3db低频端频率10、20、40KHz任选，3db高频端频率80、200、300KHz任选。

定量校正脉冲发生器：

发生器I（低压校正注入输入单元）：

最大输出电压（0db）：100V

衰减范围0-139db，±1db

前沿≤0.4μS

发生器II（高压校正，注入试样）：

输出电压4V~10mV 分11档

前沿≤0.1μS

试验电压测量范围：500V、1500V、5000V（用5000V电压表电阻）

5000V、15000V、50000V（用50000V电压表电阻）

外形尺寸：530×550×220mm

重量：15kg
