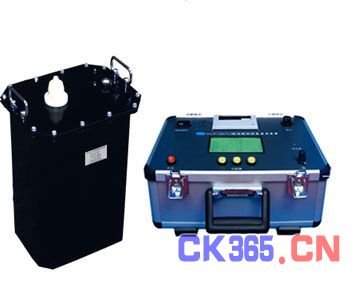

程控超低频高压发生器程控超低频高压发生器
产品特点
☆ 技术先进：采用数字变频技术，微电脑控制，测试过程全自动化。
☆ 操作方便：接线简单，操作方便。
☆ 保护全面：四重保护，动作迅速（动作时间≤20ms）, 仪器安全可靠。
☆ 安全可靠：控制器和高压发生器低压连接，光电控制， 安全可靠。
☆ 配置齐全：液晶汉字显示，自动存储，自动打印。
☆ 测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择,测试范围大。
☆ 体积小、重量轻：十分利于户外作业。
■ 技术参数
☆ 输入电压、频率： 交流220V±10%V，50±5%Hz
☆ 输出高压峰值不稳定度： ≤1%
☆ 输出电压频率不稳定度：≤3%
☆ 电压波形畸变率：＜5%
☆ 使用条件：温度 －100C～＋400C 湿度 ≤85%RH
☆ 体积：VLF-30/1.1型 320×170×300（mm3）
☆ 系列产品主要技术参数如下表一
| 型号 | 峰值电压 | 测量范围 | 重量 | 用途 |
| VLF-30/1.1 | 30kV | 0.1Hz时≤1.1μF |
控制器：4kg 升压器：25kg |
10kV及以下电压电缆、电机等 |
| 0.05Hz时≤2.2μF | ||||
| 0.02Hz时≤5.5μF | ||||
| VLF-40/1.1 | 40kV | 0.1Hz时≤1.1μF |
控制器：5kg 升压器：25kg |
13.8kV及以下电压电缆、发电机等 |
| 0.05Hz时≤2.2μF | ||||
| 0.02Hz时≤5.5μF | ||||
| VLF-50/1.1 | 50kV | 0.1Hz时≤1.1μF |
控制器：6kg 升压器：40kg |
15.75kV及以下电压电缆、发电机等 |
| 0.05Hz时≤2.2μF | ||||
| 0.02Hz时≤5.5μF | ||||
| VLF-60/1.1 | 60kV | 0.1Hz时≤1.1μF |
控制器：6kg 升压器：45kg |
18kV及以下电压电缆、发电机等 |
| 0.05Hz时≤2.2μF | ||||
| 0.02Hz时≤5.5μF | ||||
| VLF-80/0.5 | 80kV | 0.1Hz时≤0.5μF |
控制器：7kg 升压器：65kg |
35kV及以下电压电缆、发电机等 |
| 0.05Hz时≤1.0μF | ||||
| 0.02Hz时≤2.5μF |
◆ 0.1Hz超低频耐压试验的优点
☆ 等效性好：科学理论和实践证明，0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。
☆ 体积小：理论上容量为工频的1/500，所以体积小、重量轻。
☆ 破坏性小：0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质。
☆ 技术先进：采用最新电力电子元件，微电脑控制，安全简单，操作方便，数据可靠。
◆ 各种耐压试验的比较
| 比较内容 | 工频耐压 | 变频耐压 | 0.1Hz耐压 | 直流耐压 |
| 等效性 | 好 | 好 | 好 | 差 |
| 绝缘破坏性 | 小 | 小 | 小 | 大 |
| 操作安全型 | 较低 | 较低 | 高 | 较低 |
| 试验接线 | 复杂 | 最复杂 | 最简单 | 复杂 |
| 设备体积重量 | 最大 | 较大 | 小 | 最小 |
