变压器铁芯接地电流测试仪

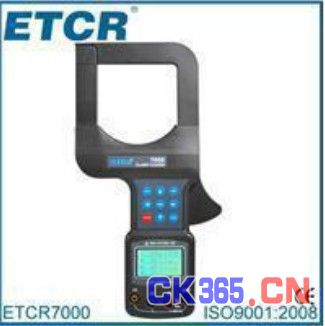

一．简介 ETCR7000变压器铁芯接地电流测试仪是专为测量交流漏电流、电流、电压而精心设计制造的，采用最新CT技术及数字集成技术，大口径80mm×80mm，可钳96mm排线或扁钢地线、全自动、能同时测试1路漏电流和三路电压，同屏显示，一目了然，方便快捷。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。 ETCR7000大口径度钳形漏电流表其钳头铁芯选用特殊合金，采用磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断测量的高精度、高稳定性、高可靠性。仪表具有RS232接口，可存储200组数据，通过系统软件上传所存数据到电脑，实现在线实时监测与历史查询，动态显示，具有历史数据读取、保存、打印等功能。仪表还具有背光功能、数据保持功能，是电工安全检测的必备工具。   二．技术规格



功 能	交流漏电流、电流、三相交流电压测试
电 源	6V DC(LR6×4节碱性干电池,连续使用12小时)
测试方式	钳形CT，积分方式
钳口尺寸	80mm×80mm(可钳φ80mm导线，或96mm×4mm扁钢地线)
电流量限	0.00mA～1200A
电流分辨力	0.01mA
电压量限	0.00V～600V
电压分辨力	0.01v
测量精度 (23℃±3℃，70%RH以下，导线处于钳口中心位置)	0.00mA～300A: ±1.5%±3dgt
	300A～1200A: ±2%±3dgt
	0.00V～600V ±1.5%±3dgt
导线位置	被测试导线处于钳口的中心位置
数据存储	200组，闪烁显示“FULL”符号表示存储已满
RS232接口	有RS232接口，实现所存数据上传电脑，便于分析数据
通 讯 线	RS232通讯线，长1.8米
频 率	50Hz、60Hz自动识别
换 档	全自动切换
采样速率	约2次/秒
线路电压	AC 600V以下线路测试
显示模式	LCD：128dots×64dots；显示域：43mm×29mm
仪表尺寸	长275mm×宽145mm×厚40mm
背 光 灯	有，LIGHT键控制
数据保持	数据保持功能：“HOLD”符号显示
溢出显示	超量程溢出功能：“OL”符号显示
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电压降到约5.2V时，电池电压低符号显示，提醒更换电池
仪表质量	仪表：1000g(含电池及附件)
工作电流	背光灯开启50mA；背光灯关闭25mA
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-10℃～60℃；70%rh以下
绝缘强度	AC 2kV/rms(铁心与外客之间)
适合安规	IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V)
随机附件	钳表：1件；测试线：4条（红3、黑1）；RS232数据线：1条；软件光盘：1件；电池（LR6）：4节；仪表箱：1件

  三．现场应用





注：变压器铁芯接地电流测试仪，ETCR7000大口径度钳形漏电流表
