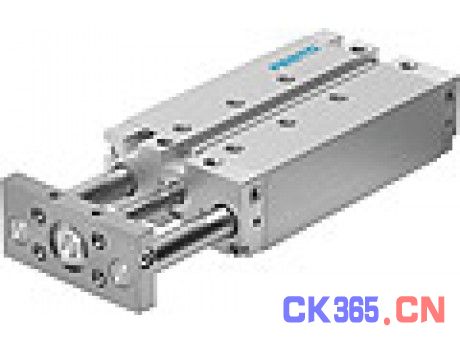

FESTO导向气缸;DFM-20-25-P-A-GF

FESTO导向气缸;DFM-20-25-P-A-GF 紧凑，坚固，导向精确度高。 驱动器和导向单元被封闭在同一外壳内，并可根据具体要求选择安装普通轴承或是滚珠轴承。

关键词：费斯托导向气缸，德国FESTO汽缸，原装FESTO FESTO导向气缸;DFM-20-25-P-A-GF
紧凑，坚固，导向精确度高。 驱动器和导向单元被封闭在同一外壳内，并可根据具体要求选择安装普通轴承或是滚珠轴承。
缸径从 12 到 100 mm
其它的派生型号和功能 (作为DFM-B 模块化产品):
- 缸径12 到 63
- 行程
DFM-12 和DFM-16 最高达到 200 mm
DFM-20 和DFM-63 最高达到 400 mm
- 缓冲
P: 两端采用弹性缓冲环/板, 不可调
PPV: 两端采用可调气缓冲
YSRW: 液压缓冲器, 自调节, 渐进式
- 位置感测
A: 用于接近传感器
- 端点位置精确调节 (回缩和/或伸出)
EJ: 端点位置精确调节, 回缩
FESTO导向气缸;DFM-20-25-P-A-GF
AJ: 端点位置精确调节, 伸出
- 耐温性
S6: 耐高温密封，最高 120
从工作负载到连接板的重力中心距 50 mm
行程 25 mm
活塞直径 20 mm
驱动单元的运作模式 连接轭
缓冲 P: 两端带弹性缓冲环/板
装配位置 任何
导向 普通轴承导向
设计结构 导向
位置检测 用于接近式传感器
工作压力 2 - 10 bar
最高速度 0.8 m/s
工作模式 双作用
工作介质 干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC 2
环境温度 -20 - 80 °C
在终端位置的冲击能量 0.14 Nm
最大扭矩Mx 1.75 Nm
在规定的距离xs，最大有用负载和行程的函数关系 64 N
6 bar时的理论作用力，回复行程 141 N
6 bar时的理论作用力，进程 188 N
移动质量 420 g
产品重量 825 g
其它可用接口 参见产品图纸
气动连接 M5
盖子的材料信息 锻造铝合金
密封件的材料信息 NBR
外壳的材料信息 锻造铝合金
活塞杆的材料信息 高合金钢, 耐腐蚀
