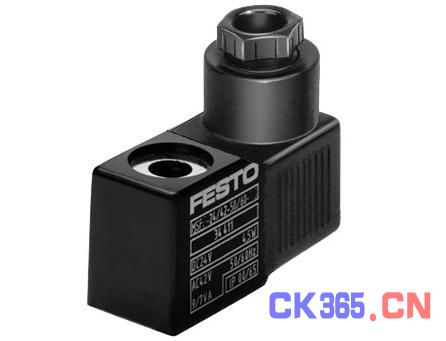

德国FESTO电磁线圈;MSFG-24DC-K5-M-EX

德国FESTO电磁线圈;MSFG-24DC-K5-M-EX 装配位置 任何 切换位置指示器 否 最小提取时间 10 ms 持续通电率 100%

德国FESTO电磁线圈;MSFG-24DC-K5-M-EX
装配位置 任何
切换位置指示器 否
最小提取时间 10 ms
持续通电率 100%
线圈的特性参数 12V DC: 4,1W
许用压力波动 +/- 10 %
防护等级 IP65
环境温度 -5 - 40 °C
最大紧固扭矩, 插头插座 0.4 Nm
产品重量 55 g
电连接 3针
MSSD-F的插头叶片
安装类型 带滚花螺母
材料信息， 电磁线圈 钢
Duroplast
铜
材料信息，线圈 铜
产品代号: 535621
符合防爆标准 94/9/EG-ATEX, 2类, 带滚花螺母和弹簧垫圈, 成形电缆
德国FESTO电磁线圈;MSFG-24DC-K5-M-EX
电磁线圈被固定在电磁阀的管套上。 电磁线圈符合VDE规定0580， 绝缘等级 F。它们可以在不影 响整个气源回路的情况下被更换。
派生型
F型线圈，不带插头插座， 具有工业用标准插头式样
这些电磁线圈的最大特点是： 功耗小，产生的热量少。
适用的阀类型: JMFH, JMFDH, MFH, MOFH, MUFH.
电压
- MSFG: 12 … 48 V DC
- MSFW: 24 … 240 V AC
注意
只能用于铝质阀，而且阀体尺寸 必须为: 26 x 16 x 14 mm
固定螺母的紧固扭力: 最小100 Ncm， 最大150 Ncm
根据需要也可提供获CSA 认可的电磁线圈, 但只能与特定型号的阀进行组合。
防爆型线圈符合 EN 50 028标准，采用模制电缆。
适用的阀类型: JMFH, JMFDH, MFH, MOFH, MUFH, MFXH.
可用于气路板式安装电磁线圈。 线圈与线圈之间的最小间隙 5 mm
- MSFG-…-EEX: 24 V DC
- MSFW-…-EEX: 24, 110, 230 V AC
PTB no. EX-91.C.2030X Eex m II T5
防护等级符合DIN VDE 0170/0171, 第9部分 EN 50 028: Eex m II T5
供货范围: 1个电磁线圈 , 1 个 弹簧垫圈, 1个滚花螺母
注意
只能用于铝质阀，而且阀体尺寸 必须为: 25 x 25 x 17 mm
不带插头插座的的N1型电磁线圈
这些电磁线圈的安装面连接尺寸符合 DIN 43 650标准, 类型 A
适用的阀类型: JMN1H，JMN1DH， MN1H.
电压
- MSN1G: 12, 24 V DC
- MSN1W: 24, 110, 230 V AC
供货范围: 1 个电磁线圈, 1 个安装夹
特点：
-管套上的电磁线圈可旋转360度
电磁线圈的标牌KMC/F/V-BZ-35X (35个)
