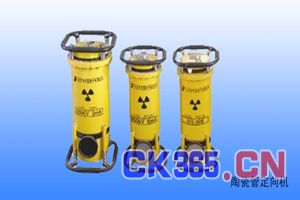

陶瓷管定向X射线探伤机

仪器特点
1、体积小、重量轻、携带方便，操作简单。
2、发生器采用SF6气体绝缘和阳极接地、风扇强迫冷却，安全可靠。
3、控制器采用宽范围硬件设计，寿命长、故障率极低。
4、抗干扰性强，电网在150V-250V范围内均可工作。
5、具有可靠延时开机功能，更适合野外作业。
6、自动化程度高，故障自动检索并显示。
7、严格按1：1工作休息，永不存在误开机、误曝光现象。
8、采用进口线高压线包，产品质量进一步提高。
技术参数


型号	电源容量(KW)	辐射角度	最大穿透钢	焦点尺寸(mm)	X射线发生器		输出电压(kv)
					重量(kg)	尺寸(mm)
XXG-1605	>1.5	40°	20	2.0*2.0	14	210×210×580	60~160
XXG-2005	>2.0	40°	29	2.0*2.0	20	280×280×620	80~200
XXG-2005L	>2.0	40°	29	2.0*2.0	14	210×210×580	80~200
XXG-2505	>2.5	40°	39	2.0*2.0	32	320×320×640	130~250
XXG-2505L	>2.5	40°	39	2.0*2.0	20	280×280×620	130~250
XXG-3005	>3.0	40°	49	2.5*2.5	37	340×340×670	150~300
XXG-3005L	>3.0	40°	49	2.5*2.5	31	320×320×640	150~300
XXG-3505	>3.5	40°	59	2.5*2.5	37	340×340×670	200~350

工作原理
对工件进行透照、拍片，X射线通过胶片显示出加工成的零件和焊接的内部缺陷，以此评定制品的质量。 可检测出焊缝和零件的裂纹、发纹、白点、折叠、夹杂物等缺陷，具有很高的检测灵敏度，且能直观的显示出缺陷的位置、形状、大小和严重程度。


中意产品优势

  ◆X射线管阳极接地，并设有过温保护功能、一旦温度过高现象、控制器能自动切断高   压、以防止X射线管因过热而损坏。

◆电源电压波动可通过控制器本身自动调整，以保证获得稳定的X射线。曝光时间最长可达到五分钟。散热性能高。

◆X射线管内高压线包与绝缘气体（SF6) 一起封装在桶状铝壳内。底部装有风扇和拉伸式散热器，大大提升我公司发生器的使用寿命和工作效率。

◆进口保护开关和大功率的模块保证产品的质量保护和灵敏度。

  ◆抗干扰性强，不受其他电网的干扰。

  ◆具有可靠延时开机功能，确保操作人员的安全。   ◆本公司X射线发生器均采用进口线高压线包，使整机产品质量又提升了一个新的高度。

应用领域

无损检测公司、压力容器制造厂、造船厂、航空航天、石油化工、军工、汽车、锅炉焊管、各种铸件管道安装等领域，应用广泛。
