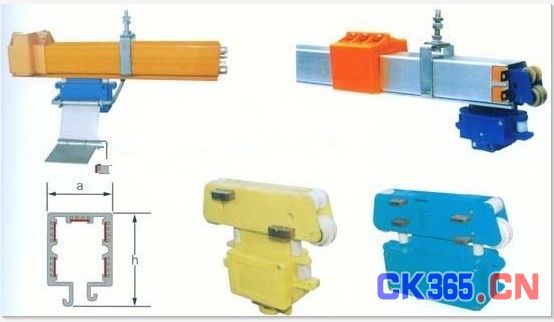

HXPnR-M、HXPnR-C、HXPnR-Ω系列单极组合式滑触线由M型、C型、Ω型铜导管与相配置的PVC绝缘护套、外置式集电器以及与之相对应的支架、端口、喇叭口、接头滑座等组件组合而成。
|
HXPnR-M 、 HXPnR-C 、 HXPnR- Ω系列单极组合式滑触线 The series of HXPnR-M 、 HXPnR-C 、 HXPnR- Ω monople assembled busbars |
|||||
|
型号规格 Type & spec |
滑触线截面尺寸( mm ) Busbar size mm |
载流( A ) Curre ( A ) |
适配外置式集电器 Suitable current collector |
||
|
A |
B |
C |
|||
|
HXPnR-M-100 |
15.2 |
9.6 |
3.8 |
100 |
MJD-100-M1.MJD100-M2 |
|
HXPnR-C-120 |
15.8 |
14.8 |
5.4 |
120 |
MJD-120-C1.MJD120-C2 |
|
HXPnR- Ω -100 |
17.8 |
12 |
6.1 |
100 |
MJD-100- Ω |
|
注： 1 、滑触线标准长度： 4m 。 2 、 HXPnR-M 、 HXPnR-C 及 HXPnR- Ω性能相同，几何形状不同。 Note ： 1 、 Standard busbar length ： 4m. 2 、 Same performance, different dimension. |
|||||
