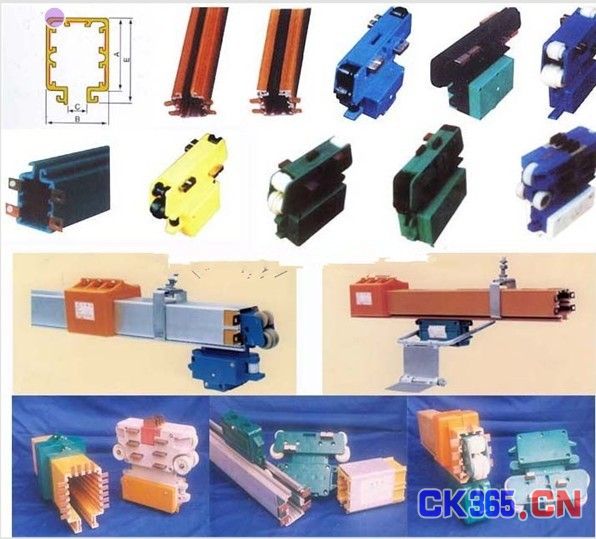

HXPnR- H系列单极组合式滑线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合。
|
HXPnR-H、HXPnR-H B 系列单极组合式滑触线 |
|||||
|
型号规格 |
滑触线截面尺寸(mm) |
载流量(A) |
适配外置式集电器 |
||
|
A |
B |
C |
|||
|
HXPnR-H-150/200 |
26.5 |
20.0 |
7.0 |
200 |
HJD-200 |
|
HXPnR-H-250/400 |
42.0 |
32.5 |
10.0 |
400 |
HJD-400 HJD-200 |
|
HXPnR-H-400/600 |
42.0 |
32.5 |
10.0 |
600 |
HJD-600 HJD-400 |
|
HXPnR-H-500/800 |
42.0 |
32.5 |
10.0 |
800 |
HJD-800 HJD-600 |
|
HXPnR-H-700/1000 |
42.0 |
32.5 |
10.0 |
1000 |
HJD-1000 HJD-600 |
|
HXPnR-H-900/1250 |
42.0 |
32.5 |
10.0 |
1250 |
HJD-1250 HJD-800 |
|
HXPnR-H-1500/2000 |
65 |
50 |
12 |
2000 |
HJD-1000 HJD-1250 |
|
HXPnR-H-2000/2500 |
85 |
60 |
15 |
2500 |
HJD-1250 HJD-1000 |
|
HXPnR-H B -1600/2000 |
91.7 |
55 |
15.6 |
2000 |
HJD-1000C HJD-1250C |
|
HXPnR-H B -2500/3000 |
91.7 |
55 |
15.6 |
3000 |
HJD-1500C HJD-1250C |
|
注：1、滑触线标准长度：6m。 |
|||||
HXTS、HXTL系列多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。
|
HXTS、HXTL系列多极管式滑触线 |
|||||||
|
型号规格 |
滑触线截面尺寸(mm) |
极数 |
载流量(A) |
适配内置小车式集电器 |
|||
|
A |
B |
C |
E |
||||
|
HXTS-10 |
57.0 |
67.0 |
17.0 |
75.0 |
3-16 |
50 |
JD-(3-16)/25 |
|
HXTS-15 |
57.0 |
67.0 |
17.0 |
75.0 |
4 |
80 |
JD-4/50 |
|
HXTS-20 |
57.0 |
67.0 |
17.0 |
75.0 |
3-5 |
100 |
JD-(3-5)/50 |
|
HXTS-35 |
57.0 |
67.0 |
17.0 |
75.0 |
4 |
140 |
JD-4/50 |
|
HXTS-50 |
57.0 |
67.0 |
17.0 |
75.0 |
3-6 |
170 |
JD-(3-6)/50 |
|
HXTS-70 |
60.0 |
70.0 |
17.0 |
80.0 |
4-6 |
210 |
JD-(4-6)/50 |
|
HXTS-96 |
77.0 |
77.0 |
18.0 |
96.0 |
3-5 |
300 |
JD-(3-5)/100 |
|
注：1、滑触线标准长度：4m |
|||||||
