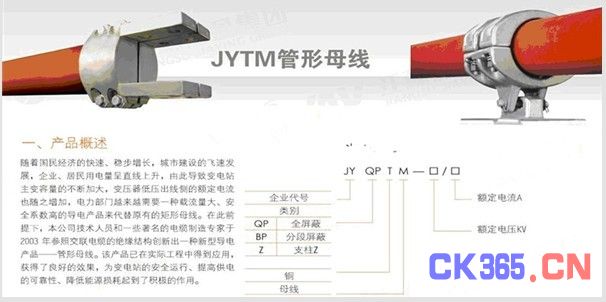

点击图片查看原图
管型绝缘母线相对于传统母线，具有以下特点：
载流量大
管型绝缘母线的主体为空心铜管或铝合金管，表面积大，相对电缆、矩形母线，其导体表面电流密度分布均匀，最高额定电流可达12000A。
绝缘性能好、占用空间小、适用范围广
管型绝缘母线采用密封复合屏蔽绝缘方式，其绝缘结构与电缆类似，外壳接地电位为零，母线表面电场分布均匀，电气绝缘性能强。可以直接通过电缆沟、电缆夹层、电缆隧道。而常规母线(矩形母线、离相封闭母线)通常对环境要求比较高、空间要求比较大，所以在许多环境恶劣、空间狭小的地方，常规母线的使用受到很大的限制、甚至无法使用。而管型绝缘母线，其无惧恶劣的环境、安装占用的空间很小，尤其利于在狭小的空间内布置，其适用范围更广，可靠性更强。
机械强度高
管型绝缘母线主体允许应力为矩形母线的4倍，可承受的短路电流大，机械强度高，母线支撑跨距最大可达8米。而常规母线必须架设桥架支撑。
散热好、温升低
管型绝缘母线为空心导体，母线两端开有通风孔，内径风道能自然形成热空气对流，散热条件好相比常规母线要好。
损耗低
管型绝缘母线的外形决定了其表面集肤效应系数低，Kf≦1，交流电阻小，因而母线的功率损失小。复合屏蔽管型绝缘母线的绝缘层的介质损耗低于0.01%。
绝缘材料耐热系数高
管型绝缘母线的主绝缘材料为聚四氟乙烯，其具有优良的电气性能和化学稳定性，可在－200℃～＋200℃中正常工作，介质损耗小、阻燃、耐老化、配合其他绝缘材料，产品的使用寿命≧30年。
抗电气震动能力强
动稳定试验结果表面，电压10kV、额定电流4000A的铜质管型母线，可承受63kA(4s)短路电流冲击。其可以直接将母线固定在钢构架上或混凝土支架上，取消穿墙套管和支柱绝缘子，具有较强的抗震动能力。其抗地震能力达到7级，甚至更高。
不受环境干扰，可靠性高
管型绝缘母线的每一相都是封闭屏蔽绝缘，内部无凝露产生，且消除了外界潮气，灰尘以及外物所引起的接地和相间短路故障，运行具有高度的可靠性。
母线架构简明、布置清晰、安装方便、免于维护、寿命长
管型绝缘母线的结构和电缆类似，其绝缘可靠，安全性高。一次安装成功，终生免维护，寿命最低可达30年
铜管类参数
|
额定电流 (A) |
铜管管径 |
截面积 |
电流密度(A/mm2) |
单位重量 |
|
1000 |
φ40×5 |
550 |
1.82 |
4.90 |
|
1500 |
φ60×5 |
854 |
1.74 |
7.60 |
|
2000 |
φ60×6 |
1018 |
1.96 |
9.06 |
|
φ80×4 |
955 |
2.09 |
8.50 |
|
|
3150 |
φ80×8 |
1809 |
1.74 |
16.10 |
|
φ100×6 |
1771 |
1.69 |
15.77 |
|
|
4000 |
φ100×8 |
2312 |
1.73 |
20.58 |
|
5000 |
φ100×10 |
2827 |
1.77 |
25.16 |
|
6000 |
2-φ100×6 |
1771×2 |
1.69 |
15.77×2 |
|
φ120×10 |
3454 |
1.74 |
30.74 |
|
|
7000 |
2-φ100×8 |
2312×2 |
1.51 |
20.58×2 |
|
8000 |
2-φ100×8 |
2312×2 |
1.73 |
20.58×2 |
|
10000 |
2-φ100×10 |
2827×2 |
1.77 |
25.16×2 |
|
120000 |
2-φ120×10 |
3454×2 |
1.74 |
30.74×2 |
铝管类
|
额定电流 (A) |
铝管管径 |
截面积 |
电流密度(A/mm2) |
单位重量 |
|
1000 |
φ60×6 |
1017 |
0.98 |
2.75 |
|
1500 |
φ80×8 |
1808 |
0.83 |
4.88 |
|
2000 |
φ100×8 |
2312 |
0.86 |
6.24 |
|
2500 |
φ100×10 |
2826 |
0.88 |
8.95 |
|
3150 |
φ120×12 |
4069 |
0.77 |
11.00 |
复合屏蔽管型绝缘母线的绝缘结构如上图所示，其既具有电缆的特点，同时又具有离相封闭母线载流量大的特点，因而其适用范围非常广泛，不仅可以在户内、户外架空铺设，同时也可以在电缆沟、电缆夹层、电缆隧道、墙壁上铺设。在国外，同类的母线产品也被称之为“管形电缆”。
复合屏蔽管型绝缘母线的绝缘水平
|
额定工作电压 |
工频耐压(1min) |
雷电冲击(1.2/50μs) |
|
10kV产品 |
45kV |
75kV |
|
20kV产品 |
65kV |
125kV |
|
35kV产品 |
95kV |
185kV |
??? 管型绝缘母线与常规母线技术性能对照表
|
|
管型绝缘母线 |
矩形母线 |
电缆 |
离相封闭母线 |
|
载流量 |
大 |
较大 |
小 |
大 |
|
绝缘性能 |
强 |
弱 |
强 |
一般 |
|
机械强度 |
很高 |
较高 |
低 |
较高 |
|
散热性能 |
好 |
一般 |
差 |
好 |
|
损耗 |
低 |
高 |
高 |
高 |
|
抗电气震动 |
很强 |
弱 |
强 |
弱 |
|
抗环境干扰 |
强 |
弱 |
强 |
弱 |
|
空间要求 |
小 |
大 |
小 |
很大 |
|
安装跨距 |
6-8米，无需桥架 |
跨距小，需桥架 |
跨距小，需桥架 |
跨距小，需桥架 |
|
安装难度 |
简单、机动、灵活 |
复杂、不易安装 |
不可任意弯折 |
复杂、不易安装 |
管型绝缘母线与常规母线经济性能对照表
|
|
管型绝缘母线 |
矩形母线 |
电缆 |
离相封闭母线 |
|
母线造价 |
较高 |
低 |
低 |
较高 |
|
母线损耗 |
低 |
高 |
高 |
高 |
|
基建造价 |
低 |
高，需桥架 |
较高，需桥架 |
高，需桥架 |
|
安装费用 |
由厂家承担 |
高 |
高 |
高 |
|
后期维护 |
免维护，费用低 |
定期维护，较高 |
免维护，费用低 |
定期维护，较高 |
|
实际寿命 |
30年 |
15-20年 |
30年 |
15-20年 |
|
后期维护 |
基本不需维护 |
定期、费用高 |
少 |
定期、费用高 |
|
综合造价 |
低 |
一般 |
低 |
高 |
