开关回路电阻测试仪

按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。JD-100智能回路电阻测试仪采用100A恒流输出。最高输出电压达10V（常规仪器的2-3倍）可采用载面细的测试线，大大减轻了现场测试人员的劳动强度。测试过程全部由单片控制自动实施，精度高，复测性好，单按键操作，简单易行，测试数据液晶显示。适用于不同的工作环境。
一、开关回路电阻测试仪技术指标

测量范围：0-1999μΩ 分辨率：1μΩ

测量电流：＞100A,DC

测量精度：0.5级

显示方式：液晶显示

工作温度：-10℃~50℃

工作电流：AC220V±10%

体 积：290×280×240

重 量：6.2Kg

二、开关回路电阻测试仪工作原理
本机内置100A开关电源，使之达到恒流100A两套回路实时跟踪测试。保证测试结果正确。

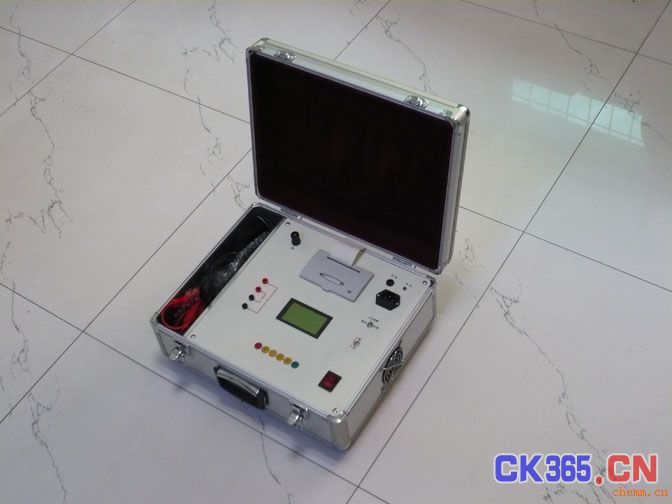

三、外形结构
四、开关回路电阻测试仪操作程序
⒈ 按四端子接法接线。
⒉ 打开电源。
⒊ 按测量键即可（如电流显示A值小于100A后，可通过面板电流微调进行校正）。
⒋ 测量显示值后，需保存数据。
⒌ 测量结束后，请关掉电源。
⒍ 测试钳请爱护。
五、仪器配套

主机一台

附件箱一只（其中）

测试线 1套

保险丝5A 4只

电源线 1根

产品使用说明书 1份

产品合格证保修卡 1份
