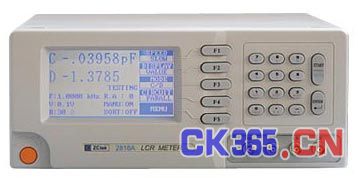

ZC2817/A/B型LCR数字电桥
一般技术性指标
|
|
ZC2817 | ZC2817A | ZC2817B | |
| 工作温度、湿度 | 0℃－40℃，≤90％RH | |||
| 电源要求 | 电压 | 198V-242V | 198V-242V | 198V-242V |
| 频率 | 47.5Hz－63Hz | |||
| 功耗 | ≤30VA | ≤30VA | ≤30VA | |
| 体积 | 320mm×135 | 320mm×135 | 270mm×130 | |
| mm×440mm | mm×400mm | mm×340mm | ||
| 重量 | 约3.8Kg | 约2.5Kg | ||
技术参数
|
量功能 |
ZC2817 | ZC2817A | ZC2817B |
| 测试参数 | L-Q，C-D，R-Q， | │Z│，C，L，X， | |
| │Z│-Q，│Z│-D | R，D，Q，θ | ||
| 基本准确度 | 0.05% | 0.10% | 0.10% |
| 等效电路 | 串联，并联 | ||
| 数学功能 | 绝对值偏差，百分比偏差 | ||
| 量程方式 | 自动，保持 | ||
| 触发方式 | 内部，手动， | 内部，保持， | |
| 外部 | 手动选择 | ||
| 测试速度 | 快速：20次/秒 | 快速：20次/秒 | |
| 中速：5.1次/秒 | 中速：8次/秒 | ||
| 慢速：1.5次/秒 | 慢速：2次/秒 | ||
| 平均次数 | 1-99 | 1-99 | |
| 校准功能 | 开路、短路 | 开路、短路 | |
| 扫频清零 | 全频清零 | ||
| 测试端配置 | 五端 | ||
| 显示方式 | 直读，△，△％， | 直读，△，△％ | |
| 显示器 | 240×128点阵LCD显示器，6位读数分辨率 | 5位分辨率，带 | |
| 背光专用LCD | |||
| 显示 | |||
| 测试信号 | |||
| 测试信号频率 | 100Hz，120Hz | 50Hz，60Hz， | |
| 1kHz，10kHz， | 100Hz，120Hz | ||
| 40kHz，100kHz | 1kHz，10kHz， | ||
| 20kHz，40kHz | |||
| 50kHz，100kHz | |||
| 输出阻抗 | 30Ω，100Ω | ||
| 测试信号电平 | 0.1Vrms，0.3Vr | 10mVrms-2.0Vr | 0.1Vrms，0.3Vr |
| ms、1Vms | ms，10mV步进 | ms、1Vms | |
| 测量显示范围 | |||
| │Z│，R，X | 0.0001Ω～99.999MΩ | ||
| C | 0.00001pF～999.999mF | 0.001pF～99999μF | |
| L | 0.00001μH～9.99999kH | 0.001μH～99.999kH | |
| D | 0.00001～9.99999 | ||
| Q | 0.00001～99999.9 | ||
| θ（DEG） | ─ | -179.999°－179.999° | |
| θ（RAD） | ─ | -3.14159～3.14159 | |
| △％ | 0.00％-9999％ | -999.999％～999.999％ | |
| 比较器、存储器及接口 | |||
| 比较器 |
四档分选，讯响音量 控制及讯响状态选择 |
五档：三档合格，一档不合格，一个附属档 | |
| 接口 | RS232C，Handler，GPIB（选件） | ||
