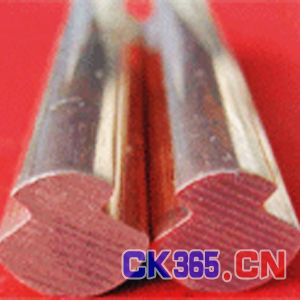

CT系列铜接触线
一、CT系列铜接触线接触线（又称电机车架空线、龙门吊电车滑线）：
1、铜接触线（又称双沟铜线，裸铜线）：CT系列（CT85、CT110、CT120、CT150）。采用无氧铜生产，具有高导电率、高强度的特性。
产品别称：滑线，滑触线,安全滑触线，行车滑触线,天车滑触线,吊车滑触线 ,起重机滑触线,节能型滑触线，电车线，铜接触线，双沟滑触线
铁标（TB/T2890-2005)铜接触线机械性能，结构尺寸表
| 型号 |
拉断力 kN 不小于 |
伸长率 % 不小于 |
扭转 （至破坏） 圈数不小于 |
反复弯曲（至断裂） | 卷绕 |
电阻率20℃ Ω㎜2/m 不大于 |
||
| 弯曲半径 mm | 次数不小于 | 直径 | 圈数不小于 | |||||
| CT85 | 32.25 | 3.0 | 5 | 30 | 6 | 1d | 3 | 0.01777 |
| CT110 | 39.96 | 3.0 | 5 | 30 | 6 | 1d | 3 | |
| CT120 | 43.56 | 3.0 | 5 | 30 | 6 | 1d | 3 | |
| CT150 | 54.36 | 3.0 | 5 | 30 | 6 | 1d | 3 | |
| 型号 |
计算截面积 (mm2) |
尺寸及偏差（mm） | 角度及偏差 |
参数单位 质量 （kg/km） |
|||||||
|
A ±1% |
B ±2% |
C ±2% |
D +4% -2% |
E | K | R | G | H | |||
| ±1° | |||||||||||
| CT85 | 86 | 10.80 | 10.76 | 9.40 | 7.24 | 6.80 | 4.60 | 0.40 | 27 | 51 | 769 |
| CT110 | 111 | 12.34 | 12.34 | 9.73 | 7.24 | 6.80 | 4.47 | 0.40 | 27 | 51 | 992 |
| CT120 | 121 | 12.90 | 12.90 | 9.76 | 7.24 | 6.80 | 4.35 | 0.40 | 27 | 51 | 1082 |
| CT150 | 151 | 14.40 | 14.40 | 9.71 | 7.24 | 6.80 | 4.00 | 0.40 | 27 | 51 | 1350 |
国标（GB/12971.2-91）铜接触线机械性能，结构尺寸表
|
标程截面 mm2 |
计算截面积 mm2 |
尺寸及偏差（mm） | 角度及偏差 |
参数单位 质量 ㎏/㎞ |
|||||||
|
A ±1% |
B ±2% |
C ±2% |
D +4% -2% |
E | K | R | G | H | |||
| ±1° | |||||||||||
| 65 | 65.2 | 9.30 | 10.19 | 8.05 | 5.70 | 5.32 | 2.50 | 0.60 | 35 | 50 | 580.00 |
| 85 | 85.4 | 10.80 | 11.76 | 8.05 | 5.70 | 5.32 | 2.50 | 0.60 | 35 | 50 | 760.00 |
| 85(T) | 86.8 | 11.00 | 11.00 | 8.50 | 6.12 | 5.70 | 1.50 | 0.38 | 27 | 51 | 771.00 |
| 100 | 100.1 | 11.80 | 12.81 | 8.05 | 5.70 | 5.32 | 2.50 | 0.60 | 35 | 50 | 890.00 |
| 110 | 109.6 | 12.34 | 12.34 | 8.50 | 6.12 | 5.70 | 2.50 | 0.38 | 27 | 51 | 974.50 |
| 150 | 150.7 | 14.40 | 14.40 | 9.75 | 7.27 | 6.85 | 3.20 | 0.38 | 27 | 51 | 1339.50 |
|
标程截面 mm2 |
拉断力N 不小于 |
伸长率% 不小于 |
扭转次 不小于 |
反复弯曲 |
电阻率 Ω㎜2/m 20℃时不大于 |
|
| 弯曲半径 mm | 次数 不小于 | |||||
| 65 | 24200 | 2.5 | 3 | 20 | 8 | 0.01777 |
| 85 | 29750 | 2.7 | 3 | 25 | 8 | |
| 85（T） | 30200 | 2.7 | 3 | 25 | 8 | |
| 100 | 34610 | 2.9 | 3 | 25 | 8 | |
| 110 | 37740 | 3.0 | 3 | 25 | 8 | |
| 150 | 51390 | 3.3 | 3 | 30 | 8 | |
2、铜合金接触线：铜银合金CTAH系列(CTAH85,CTAH110,CTAH120,CTAH150)，
铜镁合金CTMH系列(CTMH110,CTMH120,CTMH150)；
3、内包式钢铝复合接触线: GLCN系列（GLCN195,GLCN250）；
4、外露式钢铝复合接触线: CGLW系列（CGLW100,CGLW173,CGLW215）;
5、钢芯铝合金复合接触线: CGLHD系列（CGLHD195,CGLHD260,CGLHJ260）;
6、铝合金接触线：CLHA系列(CLHA 130, CLHA 170, CLHA 200)；
二、吊线金具（又称吊线紧具、吊线器）：
1、集电器总成（受电器），集电头，碳滑块，接线铜梗，铜铝过渡（SLT-1,SLT-2），碟式铜馈电线夹；
2、链式悬吊总成，硬性悬吊总成，装甲吊线器，曲线吊线器（WX-001），酚醛吊线器(AK-1)；
3、吊线瓷瓶（CD-1,WX-1），硬性瓷瓶（WX-02），针式瓷瓶（P-6-10-15），链悬瓷瓶，硬性夹板(120mm,150mm,300mm)，牵线器(XK-1)，吊线板；
4、单线夹(DXK-1,DXT-1),双线夹（DXK-2，BXT-2），并接线夹(BJK-1,BJK-2，BJK-1,BJT-2，BJKT-1)，卡环线夹（KH-1），铝馈线夹(KDL-1)，铜馈线夹(KDT-1)，搭接线夹（DA-1）,终端线夹(ZD-1-2-3),吊弦线夹（DJ-1），压线管单线夹，压线板单线夹，链悬线夹，钢绳卡子（12mm-15mm）；
5、分区开关（HHP1-200，HHP1-200-600），分区绝缘器(F-1,F-2)，绝缘子（J-1,J-2，J-4.5），绝缘道夹板，终端调节钩（TJ-12，TJ-16），横吊线钩,单弦壁，双弦壁。
