TEKWAY杭州三汇科技有限公司数字示波器苏州展示直销中心--苏州市高新区滨河路588号赛格电子市场2D39室客服电话：0512-68052098 15050466565 Fax:0512-68320164

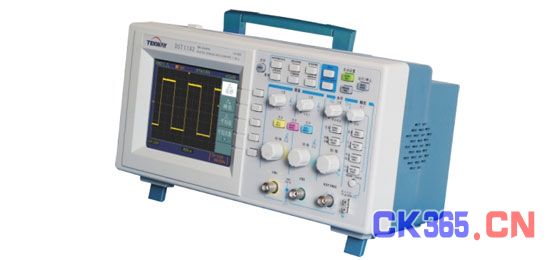

DST1000系列示波器：DST1100单色100 MHz/ DST1102彩色100 MHz/ D ST1150单色150 MHz/ DST1152彩色150 MHz/ DST1200单色200 MHz/ DST1200彩色200 MHz
| DST1000 | |||||
| 型号 | DST1100 | DST1102 | DST1200 | DST1202 | |
| 带宽 | 100MHz | 100MHz | 200MHz | 200MHz | |
| 5．7英寸显示屏 | 单色 | 彩色 | 单色 | 彩色 | |
| 通道 | 2 | ||||
| 采样率 | 1GS/s | ||||
| 波形内插 | （Sinx）/x | ||||
| 记录长度 | 所有型号上所有时基所有通道均为2500点 | ||||
| USB端口 | 所有型号都标配USB闪存和直接USB打印 | ||||
| 水平系统 | |||||
| 水平刻度范围 | 5ns/格到50s/格； 1，2.5，5步进 | 2.5ns/格到50s/格；1，2.5，5步进 | |||
| 取样速率和延迟时间精度 | 在任何≥1ms时间间隔内为±50ppm | ||||
| 显示模式 | 主时基, 窗口, 窗口放大, 滚动, 扫描, X-Y ，FFT | ||||
| 时间测量精度 | 单次，“取样”模式 | ±（1取样间隔+100ppm×读数+0.6ns） | |||
| ＞16次以上平均 | ±（1取样间隔+100ppm×读数+0.4ns） | ||||
| 垂直系统 | |||||
| 上升沿时间 | ≤3.5ns | ≤3.5ns | ≤1.8ns | ≤1.8ns | |
| 示波器垂直刻度范围 | 输入BNC处为2 mV /div~5V/div | ||||
| 峰值检测模式中的模拟带宽（50s/div到5us/div） | 75 MHz | ||||
| 可选模拟带宽限制 | 20MHz | ||||
| 垂直增益精度 | 在“取样”或“平均”采集模式下，5V/div到10mV/div的精度为±3%。 在“取样”或“平均”采集模式下，5mV/div到2mV/div的精度为±4%。 | ||||
| 直流测量精度，平均采集模式 | 测量类型：≥16个以上垂直位置为零的波形平均 精度：±（3%×读数+0.1格+1mV）,适用于选择10 mV /div或更大的单位时。 | ||||
| 测量类型：≥16个以上垂直位置不为零的波形平均 精度：±[3%×(读数+垂直位置)+垂直位置的1%+0.2格）。 对于从2mV/div到200mV/div的设置，增加2mV；对于从200mV/div到5V/div的设置，增加50mV | |||||
| 电压测量重复性，平均采集模式 | 在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量。 | ||||
| 输入耦合 | AC、DC或GND | ||||
| 输入阻抗 | 1M±2%, 20pF± 3pf | ||||
| 极性 | 正向，反向 | ||||
| 最大输入电压 | 400V (DC+AC peak) | ||||
| 波形信号处理 | + , - , FFT | ||||
| 触发系统 | |||||
| 触发信源 | CH1， CH2， EXT， EXT/5，市电 | ||||
| 触发类型 | 边沿, 脉冲宽度，视频 | ||||
| 触发模式 | 自动, 正常, 单次, 强制 | ||||
| 触发耦合 | AC, DC, 低频抑制, 高频抑制, 噪声抑制 | ||||
| 触发灵敏度 | 直流耦合： 10MHz 1div 10MHz ~ 最大量程 1.5div | ||||
| 设置电平为50% | 用≥50Hz的输入信号操作 | ||||
| 视频触发 | |||||
| 视频触发信源 | CH1， CH2， EXT， EXT/5， | ||||
| 信号格式和场速率、视频触发类型 | 对于任何场或任何行，都支持NTSC、PAL和SECAM | ||||
| 释抑范围 | 500ns到10s | ||||
| 脉冲宽度触发 | |||||
| 脉冲宽度触发模式 | 当＜（小于）、＞（大于）、=（等于）、或≠（不等于）时触发；“正”脉冲或“负”脉冲 | ||||
| 脉冲宽度范围 | 可以从20ns到10s之间选择 | ||||
| 触发频率计数器 | |||||
| 读数分辨率 | 6位 | ||||
| 精度 | ±30ppm（包括所有的频率参考误差和±1计算误差） | ||||
| 采集系统 | |||||
| 采集模式 | 取样、峰值检测和平均 | ||||
| 采集速率 | 每个通道最多为每秒220个波形（样本采集模式、无测量） | ||||
| 平均 | 所有通道同时进行N次采集，N可以取值4、16、64或128 | ||||
| 光标以及测量系统 | |||||
| 电压测量 | 峰-峰值，平均值，有效值，最大值，最小值 | ||||
| 时间测量 | 频率，周期，上升时间，下降时间，正频宽，负频宽 | ||||
| 光标测量 | 光标测量 | ||||
| 控制面板功能 | |||||
| 自动设置 | 自动调整垂直系统，水平系统，触发电平 | ||||
| 存储 | 10组测量条件 | ||||
| 显示 | |||||
| STN LCD | 5.7 英寸 | ||||
| 显示分辨率 | 320 x 240 个像素 | ||||
| 显示格线 | 8 x 10 格 | ||||
| 显示对比度 | 可调节 | ||||
| 端口 | |||||
| USB | USB Host/Device | ||||
| 电源 | |||||
| 线性电压范围 | AC 100V ~ 240V , 45Hz ~ 440Hz , 自适应 | ||||
| 其他 | |||||
| 多国语言菜单 | 中文、英文 | ||||
| 在线帮助 | 有 | ||||
| 程序更新 | 可通过USB接口进行更新程序 | ||||
| 上位机控制软件 | TTSCOPE上位机控制软件可以方便地使用电脑控制示波器 | ||||
| 示波器尺寸（mm） | 长度 | 324 | |||
| 宽度 | 141 | ||||
| 高度 | 164 | ||||
| 包装箱尺寸（mm） | 长度 | 395 | |||
| 宽度 | 240 | ||||
| 高度 | 275 | ||||
| 重量（Kg） | 净重 | 2．86 | |||
| 总重 | 4 | ||||
