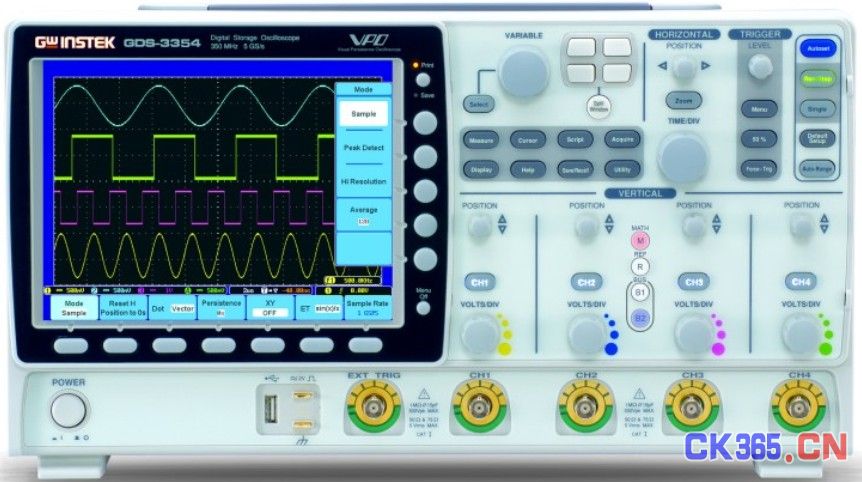

全新固纬|GDS-3354|350MHZ数字示波器|采样率5GSa/s|25K存储深度|8寸屏幕
GDS - 3000系列采用VPO(Visual Persistence Oscilloscope)信号处理技术以高速波型更新率以及多层次余晖显示来提高波型显示能力的效能。GDS - 3000系列的设计采用了高速FPGA并列处理模式，取代了传统的微处理器架构，大大地提高数据处理速度及波形的获取速率，VPO技术使GDS - 3000系列能对于测试讯号所发生的频率度能以类似模拟示波器的多层次余晖来表示。由于ＶＰＯ技术示波器对于所显示的讯号皆包含振幅，时间和讯号强度之3维波形数据来显示每个波点，相较于一般传统的数字储存示波器，GDS-3000提供了更多的有用的信息于画面上。高速波形撷取技术，可以对快速的事件如视频，抖动，噪声和矮波信号作更精确的分析。 * 全系列 带宽覆盖350MHz范围, 提供2/4输入通道, * 双取样模式: 5GSa/s实时取样率及100GSa/s等效取样率 * 强大的VPO讯号处理技术，快速洞察异常讯号 * 8英吋800*600高分辨率大尺寸画面, 能更舒适的检视复杂讯号的细节 * 独特的分割窗口功能，能同时独立触发及独立显示四个信道的波形讯号 * 弹性的GW App应用软件平台, 软件扩充/ 升级更容易 * 可选择50Ω/75Ω/1MΩ三种不同的输入阻抗 * 可选配功率量测软件以进行电源质量测试与分析 * 可选配串行总线的触发、译码功能.软件可支持I2C, SPI以及
| GDS-3152 | GDS-3154 | GDS-3252 | GDS-3254 | GDS-3352 | GDS-3354 | |
| Vertical | ||||||
| Input Channels | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT |
| Bandwidth | DC~150MHz(-3dB) | DC~250MHz(-3dB) | DC~350MHz(-3dB) | |||
| Rise Time | 2.3ns | 1.4ns | 1ns | |||
| Vertical Resolution | 8 bits | |||||
| Vertical Resolution@ 1MΩ | 2mV~5V/div | |||||
| Vertical Resolution@ 50/75Ω | 2mV~1V/div | |||||
| Input Coupling | AC, DC, GND | |||||
| Input Impedance | 1MΩ// 16pF | |||||
| DC Gain Accuracy | ±(3% X |reading| + 0.1div+ 1mV) | |||||
| Polarity | Normal and inverted | |||||
| Maximum Input Impedance @1MΩ | 300V (DC+AC peak), CAT I | |||||
| Maximum Input Impedance @50/75Ω | 5 Vrms ,CAT I | |||||
| OffsetPositionRange |
2mV/div ~ 100mV/div: ±0.5V 200mV/div ~ 5V/div: ±25V |
|||||
| Bandwidth Limit | 20MHz (-3dB) | 100MHz (-3dB) | 200MHz (-3dB) | |||
| Waveform Signal Processing | Addition, Subtraction, multiplication, division, FFT, FFTrms | |||||
| Trigger | ||||||
| Source | Dual channel: CH1, CH2, Line, Ext ; 4 channel: CH1, CH2, CH3, CH4, Line, Ext | |||||
| Trigger Mode | Auto (Auto (supports Roll Mode for 100 ms/div and slower), Normal, Single | |||||
| Trigger Type | Edge, Pulse Width, Video, Runt, Rise & Fall, Alternative, Event-Delay (1~65,535) events, Time-Delay(10nS~10S), I2C, SPI, UART | |||||
| TriggerHold-off Range | 10ns~10s | |||||
| Coupling | AC, DC, LF rej, HF rej, Noise rej | |||||
| Sensitivity |
DC~50MHz approx. 1div or 1.0mV 50MHz~150MHz approx. 1.5div or 15mV 150MHz~350MHz approx. 2div or 20mV |
|||||
| EXT Trigger | ||||||
| Range | ±15V | |||||
| Sensitivity |
DC~150MHz pprox.100mV 150MHz~250MHz approx. 150mV 250MHz~350MHz approx. 150mV |
|||||
| Input Impedance | 1MΩ±3%, ~16pF | |||||
| Horizontal | ||||||
| Range | 1ns/div~100s/div (1-2-5steps); ROLL: 100ms/div~100s/div | |||||
| Pre-Trigger | 10div maximum | |||||
| Post-Trigger | 1,000div | |||||
| Accuracy | ±20 ppm over any ≧1 ms time interval | |||||
| Signal Acquisition System | ||||||
| Real Time Sample Rate | 2.5GSa/s | 5GSa/s | 2.5GSa/s | 5GSa/s | 5GSa/s | 5GSa/s |
| Equivalent Time Sample Rate | 100GSa/s maximum for all models | |||||
| Record Length | 25k points | |||||
| Acquisition Mode | Normal, Average, Peak Detect, High resolution, Single | |||||
| Normal: Acquire sampled values | ||||||
| Average: From 2 to 256 waveforms included in average | ||||||
| Peak Detect: Catches glitches as narrow as 2ns at all sweep speeds | ||||||
| Hi Res: Real-time boxcar averaging reduces random noise and increases vertical resolution | ||||||
| X-Y Mode | ||||||
| X-axis input | Channel 1; Channel 3 | |||||
| Y-axis input | Channel 2; Channel 4 | |||||
| Phase Shift | ±3° at 100kHz | |||||
| Cursors and Measurement | ||||||
| Cursors | Amplitude, Time, Gating available | |||||
| Automatic Measurement | 28 sets: Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/Overshoot, Freq, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle, Phase, eight different delay measurements (FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF) | |||||
| Cursors Measurement | ?V, ?T | |||||
| Auto Counter | 6digits, range from 2Hz minimum to the rated bandwidth | |||||
| Power Measurements (optional) | ||||||
| Power Quality Measurements | VRMS, V Crest Factor, Frequency, IRMS, I Crest Factor, True Power, Apparent Power, Reactive Power, Power Factor, Phase Angle. | |||||
| Harmonics | Freq, Mag, Mag rms, Phase, THD-F, THD-R, RMS | |||||
| Ripple Measurements | Vripple, Iripple | |||||
| In-rush Current | First peak, second peak | |||||
| Control Panel Functions | ||||||
| Autoset | Single-button, automatic setup of all channels for vertical, horizontal and trigger systems, with undo autoset | |||||
| Auto-Range | Allows users to quickly move from test point to test point without having to reset the oscilloscope for each test point | |||||
| Save Setup | 20 sets | |||||
| Save Waveform | 24 sets | |||||
| Display System | ||||||
| TFT LCD | 8" TFT LCD SVGA color display (LED backlight) | |||||
| Display Resolution | 800 horizontal × 600 vertical (SVGA) | |||||
| Interpolation | Sin(x)/x and equivalent time sampling | |||||
| Waveform Display | Dots, Vectors, Variable persistence, infinite persistence | |||||
| Display Graticule | 8 x 10 divisions | |||||
| Display Brightness | Adjustable | |||||
| Interface | ||||||
| RS-232C port | DB-9port | |||||
| USB port | 2 sets USB 2.0 high-speed host port; 1setUSB 2.0 high speed device port | |||||
| Ethernet | RJ-45 port, 10/100Mbps | |||||
| VGAVideoPort | DB-15port, SVGA monitor output | |||||
| Line Output | 3.5mm stereo output jack for Go/NoGo audio alarm | |||||
| GPIB(Optional) | USB to GPIB converter | |||||
| Go/NoGo BNC | Maximum 5V /10mA TTL open collector ouput | |||||
| Kensington Style Lock | Rear panel security slot connects to standard Kensington style lock | |||||
| Power Source | ||||||
| LineVoltageRange | AC 100V ~ 240V, 48Hz ~ 63Hz, Auto selection | |||||
| Miscellaneous | ||||||
| Multi-language Menu | Available | |||||
| On-line Help | Available | |||||
| Time clock | Time and Data ,Provide the Data/Time for saved data | |||||
| Dimensions and Weight | 400(W) x 200(H) x 130(D), approx. 4 kg. | |||||
除了边缘触发外，GDS- 3000系列还提供多种触发功能，包括视频，脉冲宽度，矮波，上升时间和下降时间(定义时间长度)，交替，时间延迟，事件延迟以及Ｈold-Off功能。 灵活的触发功能偕同高速取样率与VPO信号处理技术让GDS – 3000成为捕获各类波形的强大工具。
水平时基和垂直灵敏度自动范围切换设定
自动范围切换功能，GDS-3000能依据当时所输入的讯号自动判断并进行水平扫描时基和/或垂直灵敏度的刻度范围的调整。此功能让工程师方便地对所输入的连续讯号频率和振幅变化进行追踪，让讯号波形始终以最适当的刻度显示于画面上。特别是当需要重复性的探索试验电路上不同的频率和振幅时，自动范围切换设定绝对会是测试工程师最爱的功能之一。
双显示窗口放大功能
GDS - 3000系列窗口放大功能提供在同一时间下能以双显示模式同时显示主要波形和放大波型二部份。在“窗口放大”模式中，工程师可使用光标任意决定对于主要的波形其需要放大的宽度和位置，放大窗口中会把光标已圈选的范围进行扩展放大，藉以提供工程师详细的波型细节。“窗口放大”模式当中其光标设定提供粗/微条功能，可以帮助工程师快速且精准的移动缩放窗口中任何预期的位置。
28项自动测量
GDS - 3000系列支持高达28项的波形测量项目，总体区分为三个重要的参数类别：幅度，时间/频率和延迟测量。在量测显示模式，提供单一参数显示模式和同时显示所有测试参数模式，前者可以显示8组独立自动测量项目，而后者则可以同时显示单一信道中所有的波型测量参数讯息。 FFT测试功能 当要对所观测波型进行谐波频率分析时，经常会使用数字储存示波器上的FFT功能。通常传统示波器于FFT分析时其单位是分贝(dB)，但是分贝的单位对于工程师来说有时候总是没有像电压表示般来的直觉。GDS-3000系列提供FFTrms功能，可以以电压单位表示，更直觉的显示被撷取讯号频率的成分。该FFT功能支持Rectangular， Hamming， Hanning及Black-harris四种窗口。 三输入阻抗选择
GDS-3000系列内建1MΩ，75Ω与50 Ω三种输入阻抗，提供用户于电路匹配上更多弹性的选择。1MΩ 可保持最低程度的负载效应，75Ω适用于视频传输领域，50 Ω则适合于射频通信测试应用。 您再也无需四处寻找阻抗适配器来与示波器进行匹配，三种输入阻抗的选择扩展了GDS- 3000系列适用的范围。 X-Y 模式
在X-Y模式中GDS-3000可以定义CH1和CH3为横轴；CH2和CH4为纵轴，并允许2组X-Y信号同时显示于画面上，并提供包括矩形，极性，乘积和比率的X-Y测量项目。 有别于传统示波器，在此模式下GDS-3000可以同时显示所输入的时域讯号以及X-Y波形于画面上。光标也可以测试时域波形或是自由定义光标于X-Y讯号相关测试位置。 可扩充的应用软件
GDS - 3000系列允许用户于未来随时安装额外的应用软件于机器上。这提供了一个更开放的环境来满足工程师对于测试功能的需要，灵活的软件扩展平台，让工程师与GDS-3000始终保持在最佳的测试状态。
波形文件预览
GDS - 3000提供了一个优化的波形文件预览操作界以进行查看先前所撷取的档案。 一般来说，示波器可以存储大量的波形数据于机器上，为了协助工程师从大量的储存波形文件中进行选择，GDS-3000系列提供波形文件预览功能，在无需打开文件的状况下就可以知道所储存文件的内容，让波型文件的调阅更方便，更有效率。
免费的远程控制软件
使用USB接口及FreeWave远程监控软件就可以用最方便，最简单的方式来获取测试的波型数据。FreeWave软件所撷取的波形讯号可以保存为图像文件(.bmp/.jpg)，波形资料(.csv)以及动态电影文件(.wmv)不仅可以获取波型数据而且还可以长时间的监测并录制波形动态行为。 FreeWave简单的操作接口让工程师完全不再需要学习难以理解的命令语法，就能以最短的学习曲线进行远程控制GDS-3000大部分的功能. SVGA 输出 GDS- 3000系列的后方面板提供SVGA 800*600分辨率视频输出端子，允许GDS-3000示波器画面显示图像直接传输到外部显示器或投影机以提供远程监控或进行波型显示讨论。直接显示影像传输功能大大的提高了在生产线监控，会议讨论上或是课堂教学的沟通效率。 多样化的连接接口
两个高速的USB 2.0高速主机端口位分别位于前面板和背面板，用于轻松的接收或是储存测试数据。在后方面板，也提供一个USB 2.0高速装置端口，可用于远程控制或是提供PictBridge兼容的打印机打印作业。RS-232和网络接口提供了系统沟通及自动测试设备(ATE)的应用。视频输出则允许传输示波器的屏幕图像至外接的投影机或显示器进行远程监控与大屏幕讨论/观察。对于GPIB的控制应用则可以选配GPIB到USB转接器(GUG-001)轻松加以实践。
串行总线分析软件支持I2C, SPI以及UART(选购)
由于串行总线技术已被广泛用于嵌入式应用当中，快速正确的触发分析串流数据，并控制信号和相关的脉冲波形串行通信对工程师来说都是一项艰难的挑战。GDS-3000系列串行总线分析软件，提供完整的分析工具可以对常用的I2C, SPI以及UART串行总线进行触发和译码工作。无需花费时间去深入研究串行总线的所有细节，工程师只需要轻松于GDS-3000上设定触发条件就可以立即自动译码并获取数据。
*仅4信道机种提供此选购功能 应用于电源测试用的电源功率分析软件(选购)
GDS-3000系列除了配备被动探棒之外，您也可选配差动探棒或是电流探棒来进行额外的测试应用。三个25MHz，50MHz以及100MHz差动探棒，和两个全新的50MHz/30A与100MHz/30A电流探棒，搭配GDS-3000以提供整体解决方案以符合各式电源测试应用的需求。 * 电流探棒必须搭配电流探棒电源才可以工作
以下是GDS3000系列数字示波器的规格选型及市场报价(惊喜促销折扣请来电咨询！)
|
GDS-3000系列 |
数字示波器 | 市场价 |
| GDS3354 | 350MHz数字存储示波器,LCD显示(TFT真彩色),4CH,5GS/s，25K点记忆长度，100 GS/s等效采样率，VPO显示技术 | 54900.00 |
| GDS3352 | 350MHz数字存储示波器,LCD显示(TFT真彩色),2CH,5GS/s，25K点记忆长度，100 GS/s等效采样率，VPO显示技术 | 46500.00 |
| GDS3254 | 250MHz数字存储示波器,LCD显示(TFT真彩色),4CH,5GS/s，25K点记忆长度，100 GS/s等效采样率，VPO显示技术 | 41000.00 |
| GDS3252 | 350MHz数字存储示波器,LCD显示(TFT真彩色),4CH,2.5GS/s，25K点记忆长度，100 GS/s等效采样率，VPO显示技术 | 35900.00 |
| GDS3154 | 150MHz数字存储示波器,LCD显示(TFT真彩色),4CH,5GS/s，25K点记忆长度，100 GS/s等效采样率，VPO显示技术 | 35900.00 |
| GDS3152 | 150MHz数字存储示波器,LCD显示(TFT真彩色),4CH,2.5GS/s，25K点记忆长度，100 GS/s等效采样率，VPO显示技术 | 30200.00 |
| 选配附件 | ||
| DS3-PWR | 电源分析仪软件 | 4000.00 |
| DS3-SBD | 串行总线分析仪软件 | 4000.00 |
| GTP-151R | 150MHzX10探棒 | 350.00 |
| GTP-251R | 250MHzX10探棒 | 480.00 |
| GTP-351R | 350MHzX10探棒 | 750.00 |
| GTP-501R | 500MHzX10探棒 | 1360.00 |
| GTP-033A | 35MHzX1探棒 | 700.00 |
| GDP-025 | 25MHz高压差动探棒 | 2300.00 |
| GDP-050 | 50MHz高压差动探棒 | 3450.00 |
| GDP-100 | 100MHz高压差动探棒 | 4600.00 |
| GCP-530 | 50MHz/30A电流探棒 | 21650.00 |
| GCP-1030 | 100MHz/30A电流探棒 | 28660.00 |
| GCP-425P | 电流探棒用电源(支持4通道) | 9300.00 |
| GCP-206P | 电流探棒用电源(支持2通道) | 7300.00 |
| GUG-001 | USB-GPIB转接器 | 2400.00 |
| GSC-008 | 软式携型背包 | 650.00 |
