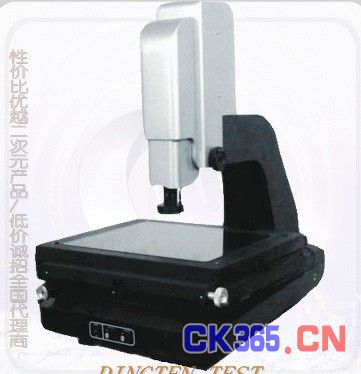

VMS-5040M手动型二次元影像测量仪

产品简介：
◆VMS-5040M手动型二次元影像测量仪，是我公司专业研发生产的一款标准2D光学影像测量仪；
◆本司为追求光学领域之高精度测量，特别采用全大理石结构产品（底座,立柱,动工作台均采用高精度花岗石，两层设计，精密级V型导轨，让产品拥有极高的稳定性能及刚性）
◆本司光学影像测量仪不仅于结构方面优于同行产品，更注重软件功能全面性及稳定性，更难能可贵的是价格的优惠性已
触及行业底端，极高的性价比让您的选择更加充满信心！

产品特点：
◆产品结构之稳定性和刚性，底座、X、Y轴均采用“济南青” 纯天然花岗石（化学性能稳定，不易风化，能耐酸、碱及腐
蚀气体的侵蚀，永不变形、永不生锈）；
◆三轴摩擦精度传动，灵敏可靠，无背隙，并能快速移动；
◆高品质光学系统及高分辨率CCD，能确保清晰的测量画面；
◆可调LED环形表面光源，实现大角度照明，避免工件受热变形；
◆由精密光学尺与数据处理器组成数字元测量及数据处理系统；
◆可选配Reishaw或TESA接触式探针实现三维尺寸测量。

产品参数：

产品型号	VMS-5040M手动型 / VMS-5040MN手动型
X/Y/Z轴行程(mm)	500×400×200
玻璃台尺寸(mm)	560×460
外形尺寸(W×L×Hmm)	1070×820×1100
产品结构材料	底座,立柱,移动工作台均采用高精度花岗石
照明系统	表面光源与透射光源均用LED，亮度可调
CCD摄像机	标准型VMS-M系列采用1/3″彩色CCD； VMS-MN系列采用日本索尼1/2″彩色CCD
放大倍率	Step Zoom光学放大率：0.7--4.5X，影像放大率：30--225X
X,Y轴测量精度	（3+L/200）um
光学尺解析度	0.001mm
重复性	0.002mm
操作方式	手动
电源	220V(AC) / 50HZ
推荐环境温湿度	温度：19°--24°，湿度：45%--75%
保修期	一年
选购件	组装电脑、品牌电脑、仪器桌
备注	VMS-为标准型（标准配置）， VMS-N为增强型（选用日本索尼CCD及美国NAVITAR变焦物镜）

  产品软件
  (点击进入软件全面介绍：影像测量仪软件）
  ◆影像测量仪器备有RS232接口,与计算机连接后,采用专业影像测量软件，可通过计算机对测绘图形进行处理及输出；
  ◆软件测量功能强大，操作简便（具备点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足2D平面几何测量需求；
      此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计；具有多种数据处理、显示、输
      入输出功能,特别是工件摆正功能非常实用）；
