BS35高精度TDR网络诊断/电缆长度测试仪BS35

BS35高精度TDR网络诊断/电缆长度测试仪BS35型号和特点

特点	BS35	BS34
CE认证	?	?
最高分辨力最大测量长度	5cm 600m	50cm 3,000m
故障线路识别: 短路，开路，错接，反接，串绕	?
配置远端识别器	?
超大LCD背光显示	?	?
自动输出阻抗控制，自动量程，自动为零，自动调整灵敏度，可测量多种线缆，只需设置所需传播速率V.O.P(Velocity Of Propagation)	?	?
人性化前面板设计，便于设置和操作	?	?
快速寻找样板线缆的V.O.P值	?	?
20组自置存储单元记忆	?	?
内置39组标准线缆资料库	?	?
音频发生器（910~1100Hz 、5 Vp-p振荡信号）	?
在线电压监控：如果测试检测到超过6.5V电压，LCD屏幕显示”OUCH”并且测试会被终止	?
安全保护（最高电压达250V有效值）

BS35高精度TDR网络诊断/电缆长度测试仪BS35? 描述

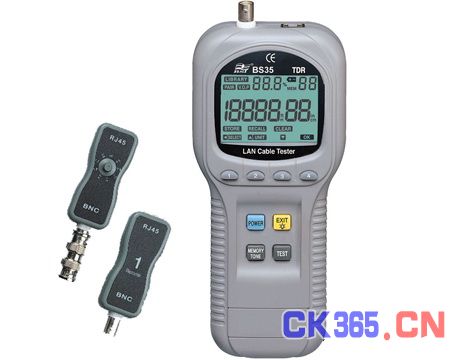

BS35这款精密的TDR(固态时域反射)线缆测试仪是利用固态时域反射技术原理来测量线缆长度，查找测试点到开路或短路等故障点的距离，具备许多只有价格非常昂贵的仪表才有的功能。BS35适用于同轴线缆，仪表可提供自动匹配网线电阻：25Ω，50Ω，75Ω，100Ω，150Ω（适用于电力线缆，电话线，电视线及网络线缆）。用户只需通过按键操作，便可选择匹配线缆类型，调整测试线缆传播速率值（直接关系到测量结果的准确与否），自行设定长度单位。BS35具有螺纹ABS外壳，具有防尘、防溅水功能（达到IP42标准），使用4个AA电池（NEDA 15A 或NR 6），电池装于后部电池仓内，更换电池也很方便。BS35测量速度特别快，适用于线路安装的现场测量.能够快速测量屏蔽和非屏蔽LAN线缆，快速识别并用数位显示出五种线路故障：短路，开路，反接，错接，串绕.配合使用RJ45，测量起来非常方便。

BS35高精度TDR网络诊断/电缆长度测试仪BS35? 特点

? CE认证

? 分辨力达到5cm（2ft），最大测量长度达600m（2,000ft）

? 故障线路识别: 短路，开路，错接，反接，串绕

? 配置一个远端识别器

? 超大LCD背光显示

? 自动输出阻抗控制，自动量程，自动为零，自动调整灵敏度，可测量多种线缆，只需设置所需传播速率V.O.P（Velocity Of Propagation）

? 人性化前面板设计，便于设置和操作

? 快速寻找样板线缆V.O.P值

? 20组自置存储单元记忆

? 内存39组标准线缆资料库

? 音频发生器（910~1100Hz 、5 Vp-p振荡信号）

? 在线电压监控：如果测试检测到超过6.5V电压，LCD屏幕显示”OUCH”并且测试会被终止

? 安全保护（最高电压达250V有效值）

? 配件

标准配件

－电池，1.5V×4（BT9）；

－RJ45 转换器端口插头（TDR MBF45）；

－RJ45 插座适配BNC；

－鳄鱼夹转换器（AC9）；

－RJ45 连接线（TDR 45 PC）；

－RJ45-RJ45 连接器（TDR 45 FC）；

－远端识别器#1（TDR ID1）；

－皮袋（S2C）；

－用户说明书

可选配件

－远端识别器 #2（TDR ID2）；

－远端识别器 #3（TDR ID3）；

－远端识别器 #4 （TDR ID4）

? 技术参数 @（温度23℃±5℃，相对湿度<85%）

测量范围	600m（2,000ft）（取决于测量线缆的V.O.P）
精确度	±[1%读数+10cm（4ft）]
盲区	3m（10ft）

? 综合参数

显示：	LCD背光显示
操作温度：	-18℃~60℃（0℉~40℉）
操作湿度：	35℃（95℉）时相对湿度<85%
储藏温度：	-20℃~70℃（-4℉~158℉）
防尘防水：	IP42
电池型号：	4个1.5V （LR6 或NEAD 15A）
电池寿命：	约5,000次测试
尺寸（H×W×D）：	235×100×44mm
重量：	约450克
安规标准：	符合IEC1010-1
电磁兼容性（EMC）	BS/EN 61326-1
标准配件：	整机，鳄鱼夹适配器，RJ45插座适配BNC，RJ45连接线，RJ45-RJ45插座，用户说明书，远端识别器#1，4个电池（装入机内），软便携包。
