PD194E系列多功能电力仪表通用技术性能及指标

一、概述

PD194E系列多功能电力仪表是一种具有可编程测量、显示、数字通讯和多种输入输出功能于一体的网络电力仪表。通过对电网中的电压、电流回路的交流采样，经过DSP的运算处理后实现对电网中三相电压、三相电流、有功功率、无功功率、视在功率，功率因数、频率、电能的高精度测量和显示；仪表外围具有多种扩展功能模块：数字通讯模块，电能脉冲输出模块，模拟量变送输出模块，数字量输入、输出模块，谐波、基波测量模块，零序电流测量模块。多路模拟量输出（最多4路）可实现电流、电压、功率、功率因数的变送输出功能，多路数字量输入（最多8路）可以灵活组态，用于监视其他设备的运行情况，多路数字量输出（最多8路）也可以灵活组态，用于报警输出。数字量输入和输出可以组态逻辑运算功能（包括与或非），可以实现复杂的逻辑处理能力；RS 485数字接口可实现仪表组网通讯功能；可根据需要灵活选用。

二、性能指标

性能			参数
生产厂家			东启电气余成明13587713660
输入测量显示	网络		三相三线、三相四线
	电压	额定值	AC57.7V、100V、220V、380V
		过负荷	测量：1.2倍瞬时：2倍/10s
		功耗	<1VA (每相)
		阻抗	>100kΩ
	电流	额定值	AC 1A、5A（订货时需说明）
		过负荷	持续：1.2倍瞬时：10倍/10s
		功耗	< 0.4VA (每相)
	电流电压		三相电流、电压
	频率		45 ~ 65Hz
	功率		有功、无功，视在.
	电能		有功、无功、视在电能.
	数字量输入		最多8路（可选功能）
	显示		可编程设置、切换、循环，LED/LCD
输出	通讯接口		RS－485
	脉冲输出		2路光耦电能脉冲输出（无源）脉冲常数：3200imp/kWh
	数字量输出		最多8路AC250V/5A（可选功能）
	模拟量输出		4路模拟量变送输出，4 ~ 20mA（可选功能）
电源	工作范围		80~265AC或DC（无极性）45~65Hz
	功耗		≤5VA
环境	工作环境		－25 ℃~ 55℃
	储存环境		－35 ℃~ 75℃
安全	耐压		输入和电源>AC 2kV 输入和输出>AC 2kV
	绝缘		输入、输出、电源对机壳>5MΩ
外形	尺寸		120×120×128 (长、宽、深) 72×72×110 (长、宽、深)
	重量		0.3 kg~0.6kg
精度等级	0.2级，0.5级

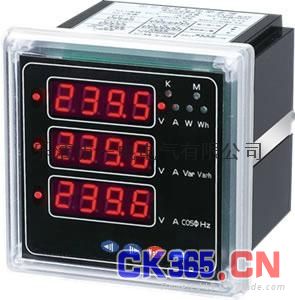

PD194E-2H4智能多功能电力仪表

概述

PD194E-2H4多功能电力仪表用于测量三相电压、电流；具有同时显示功能，精度高、稳定性好、测量范围广、变比可任意设定，具有通讯功能，支持全数字校表，无可调电位器。

技术参数

性能			参数
输入测量显示	网络		三相三线、三相四线
	电压	额定值	AC100V、220V、380V（订货时需说明）
		过负荷	测量：1.2倍瞬时：2倍/10s
		功耗	<1VA (每相)
		阻抗	>100kΩ
	电流	额定值	AC 1A、5A（订货时需说明）
		过负荷	持续：1.2倍瞬时：10倍/10s
		功耗	< 0.4VA (每相)
	电流电压		三相电流，电压
	显示		3排LED同时显示(L型为3排LED翻页显示)）
输出	数字接口		RS－485
电源	工作范围		80~265AC或DC（无极性）45~65Hz
	功耗		≤5VA
环境	工作环境		－25 ℃~ 55℃
	储存环境		－35 ℃~ 75℃
安全	耐压		输入和电源>AC 2kV 输入和输出>AC 2kV
	绝缘		输入、输出、电源对机壳>5MΩ
外形	尺寸		120×120×128 (长、宽、深) 72×72×110 (长、宽、深)
	重量		0.5kg/0.3 kg
精度等级	0.2级，0.5级
