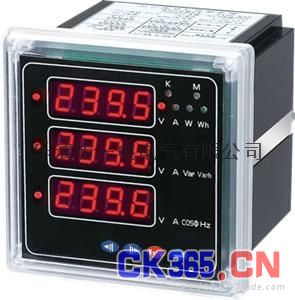

PD194Z-2S7+智能多功能电力仪表
1、概述
PD194Z-2S7+多功能电力仪表用于测量显示三相电流，三相电压，有功功率，无功功率，功率因数，频率，有功、无功电能，带有功、无功电能脉冲输出，可选2路模拟量（4 ~ 20mA）输出功能，可实现电流、电压、功率、功率因数的变送，可选数字量输入，输出（最多8路）功能，可选数字量逻辑运算功能，测量精度高、稳定性好、测量范围广、变比可任意设定，具有通讯功能，支持全数字校表，无可调电位器。
技术参数
|
性能 |
参数 |
||
|
生产厂家 |
东启电气余成明18042113660 |
||
|
输
入
测
量
显
示 |
网络 |
三相三线、三相四线 |
|
|
电压 |
额定值 |
AC57.7V、100V、220V、380V（订货时需说明） |
|
|
过负荷 |
测量：1.2倍 瞬时：2倍/10s |
||
|
功耗 |
<1VA (每相) |
||
|
阻抗 |
>100kΩ |
||
|
电流 |
额定值 |
AC 1A、5A（订货时需说明） |
|
|
过负荷 |
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
< 0.4VA (每相) |
||
|
电流电压 |
三相电流、电压 |
||
|
频率 |
45 ~ 65Hz |
||
|
功率因数 |
-1－0－1 |
||
|
功率 |
有功、无功 |
||
|
电能 |
有功、无功电能 |
||
|
数字量输入 |
最多8路（可选功能） |
||
|
显示 |
3排LED翻页显示 |
||
|
输出 |
数字接口 |
RS－485 |
|
|
数字量输出 |
最多8路AC250V/5A（可选功能） |
||
|
脉冲输出 |
2路光耦电能脉冲输出（无源）脉冲常数：3200imp/kWh |
||
|
模拟量输出 |
2路模拟量4 ~ 20mA变送输出（可选功能） |
||
|
电源 |
工作范围 |
80~265AC或DC（无极性）45~65Hz |
|
|
功耗 |
≤5VA |
||
|
环境 |
工作环境 |
－25 ℃~ 55℃ |
|
|
储存环境 |
－35 ℃~ 75℃ |
||
|
安全 |
耐压 |
输入和电源>AC 2kV 输入和输出>AC 2kV |
|
|
绝缘 |
输入、输出、电源对机壳>5MΩ |
||
|
外形 |
尺寸 |
120×120×128 (长、宽、深) 72×72×110 (长、宽、深) |
|
|
重量 |
0.6kg/0.3 kg |
||
|
精度等级 |
0.2级，0.5级 |
||
3、外形
4、安装方式及开孔：盘装（开孔尺寸：PD194Z-2S7+ 111×111mm，2S7+68×68mm）
