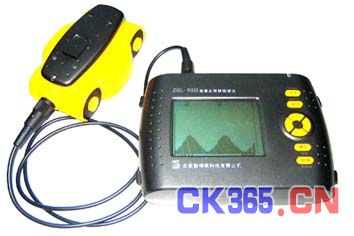

ZBL-R650混凝土钢筋检测仪-CK365测控网

产品说明

1.应用领域桥梁、隧道、墙体等混凝土结构工程中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测；也可对非铁磁性介质中铁磁体（如电线、管线）走向及分布进行探测探测。混凝土结构施工质量验收检测；对在建结构的安全性和耐久性进行评估；对旧有结构进行评估、改造时对配筋量的检测；对楼板或墙体内的电缆、水暖管道等分布及走向进行探测。 2.依据标准中华人民共和国国家标准《混凝土结构工程施工质量验收规范》---------- GB 50204—2002 3.性能特点国内首创多参数传感器(智博联专利技术)，系统更简洁，测试数据更准确；首创超精细分析方法（智博联专利技术），可精确分辨钢筋数量及分布情况，准确测量保护层厚度、钢筋直径；首创单探头直接检测钢筋直径及保护层厚度的高效测试技术，检测数据更准确、快捷；双量程工作模式有效的保证检测精度及最大探测深度；无边界剖面、网格扫描模式，可自动测量钢筋间距，实时显示钢筋分布图；四轮式扫描系统及可伸缩延长杆设计使得现场操作更加方便、快捷；自动测量钢筋间距，同时自动修正相邻钢筋对保护层厚度测量带来的影响；检测数据自动存储，现场即时提供统计分析结果，便于及时指导施工作业；强大的专业分析软件，提供完整的后期数据处理及报告生成服务，真正免除了您的后顾之忧。 4.技术参数

规格型号		ZBL-R620	ZBL-R630	ZBL-R650
保护层厚度适用范围（mm）		φ6～φ50	φ6～φ50	φ6～φ50
最大量程（mm）	第一量程	6～90	6～90	6～90
最大量程（mm）	第二量程	10～180	10～180	10～180
保护层厚度最大允许误差	±1（mm）	6～79	7～79	6～70
	±2（mm）	80～119	80～119	71～109
	±4（mm）	120～180	120～180	110～180
直径测量适用范围（mm）		φ6～φ32	φ6～φ32	φ6～φ32
直径测量最大误差（规格）		±1	±1	±1
普通模式		ü	ü	ü
密集钢筋模式		ü	ü	ü
剖面模式		——	ü	ü
网格模式		——	ü	ü
信号波形显示		——	——	实时显示
扫面范围		无边界	无边界	无边界
数据修正功能（间距/厚度）		——	手动	自动
数据传输接口		USB	USB	USB
LCD显示屏		160×128	160×128	320×240
供电方式		DC:9V 5号电池	内置可充电电池	内置可充电电池
主机尺寸（mm）		190×135×52	190×135×52	190×135×52
传感器尺寸（mm）		73×93×35	73×93×35	——
路径装置尺寸（mm）		——	160×102×79	——
多参数传感器（mm）		——	——	160×108×75
仪器重量（kg）		0.7	0.9	1.1

5.ZBL-R650标准配置


ZBL-R650主机	多参数传感器	信号传输线	数据传输线

充电器	软件光盘	R650主机使用说明书	分析软件说明书

装箱单、合格证、质保书	仪器箱

6.软件功能

主机操作界面
	主菜单	参数设置

	精细扫描	剖面扫描	网格扫描

	统计分析数据显示	精细及剖面扫描数据列表	网格数扫描据列表
