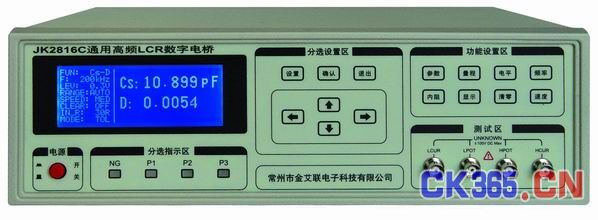

JK2816C通用高频数字电桥



                                 JK2816C数字电桥

简要说明
     JK2816C型多频通用LCR数字电桥是本公司最新推出的新一代元件参数测试仪器，该产品集成了本公司多年元件测试的成熟经验，运用了本领域的最新测试技术。强大的测试功能和优越的测量性能使该产品跻身于国际同类先进水平，结合以低廉的价格将给予广大客户超值的享受。该产品可提供稳定的5位测试分辨率，192*64点阵图形LCD显示，50 Hz-100 kHz/200 kHz的频率范围、8次/秒的测量速度、5级精细量程、恒定的30 Ω或100 Ω源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精确度测量要求。该产品提供的HANDLER、接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程纪录创造了良好的条件。

性能特点:
　　＊人性化操作界面，操作简单
　　＊50Hz — 200 kHz, 共21个典型测试频率　　       ＊0.3V 0.1V  1V可编程测试电平
　　＊世界水平的测量稳定性、准确性          ＊五位读数分辨率
　　＊最快速度可达8次/秒
　　＊HANDLER 接口





测试参数	|Z|, C, L, X, B, R, G, D, Q, θ
显示器	192×64 点阵LCD显示器, 5位读数分辨率
测试频率	50/60/80//100/120/200/400/500/800/1k/2k/4k/5k/80k/ 10k/20k/25k/40k/50k/100k/200k共21 点
测试电平	0.1V. 0.3V. 1V
基本准确度	0.1%
显示范围	Z|, R, X：  0.0001 Ω — 99.999MΩ C:             0.001 pF — 99999 µ F L: 　　    0.001 µH — 99999 H Q:          0.0001 — 9.9999 D:          0.0001 — 9.9999 Δ% :         99.999%— 99.999%
测量速度	慢速: 1.5次/秒, 中速: 5次/秒, 快速: 8次/秒
等效电路	串联, 并联
量程方式	自动, 保持
触发方式	内部, 手动, 外部, 总线
校正功能	开路, 短路, 负载校正
测量端	5端
显示方式	直读, ΔABS, Δ%, V/I(电压/电流监视) , 档号及档计数
