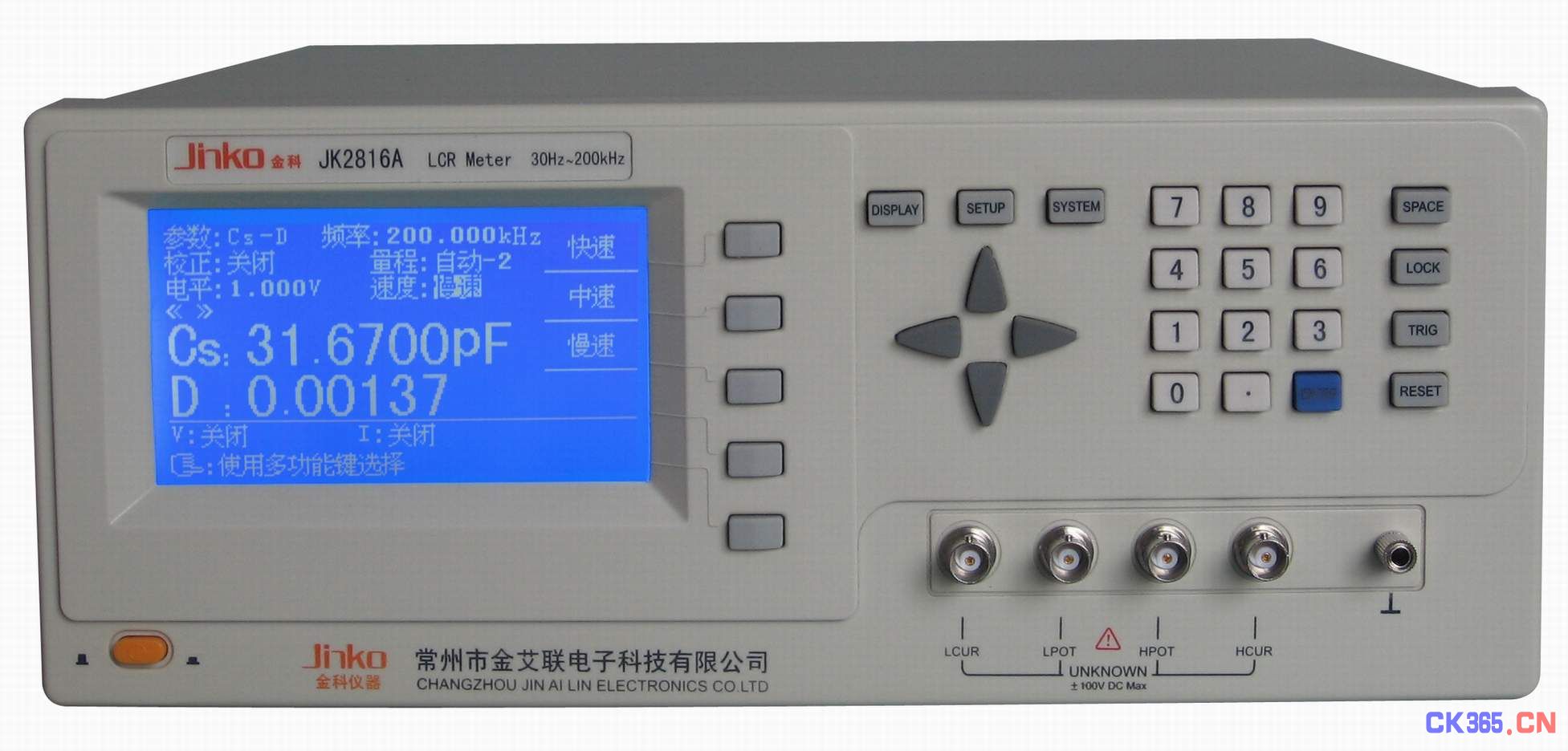

JK2816A高频精密数字电桥







■JK2816A/2816B型精密LCR数字电桥是本公司最新推出的新一代元件参数测试仪器，该产品集成了本公司多年元件测试的成熟经验，强大的测试功能和优越的测量性能使该产品挤身于国际同类先进水平，结合以低廉的价格将给予广大客户超值的享受。该产品可提供稳定的6位测试分辨率，30Hz-200kHz的频率范围、以0.01Hz步进任意编程\0.01V-1.50V可编程信号电平、高达30次/秒的测量速度、9级精细量程、恒定的30Ω或100Ω源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精确度测量要求。

该产品提供的HANDLER、RS232C接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程纪录创造了良好的条件。





性能特点 :
240×128点阵图形LCD显示     人性化操作界面，操作简单
30 Hz — 200 kHz, 约1.2万测试频率点 （JK2816A）、 30 Hz — 200 kHz,  39点                 （JK2816B） 50 Hz — 100 kHz, 共37个典型测试频率（JK2817C）
10 mVrms — 1.5 Vrms可编程测试电平世界 水平的测量稳定性、       准确性  六位读数分辨率最快速度可达20次/秒 精确的负载校准功能、    30 Ω/100 Ω可选信号源输出阻抗
JK1773/JK1775 偏流源直接控制能力 直读, 绝对偏差及相对偏差显示    内建比较器，10档分选及档计数 测试电平监视功能  键盘锁定功能
Handler 接口
RS-232C，(选件)    技术参数：

测试参数	|Z|, C, L, X, B, R, G, D, Q, θ |Z|, C, L, R,  D, Q (  JK2816C)5位读数分辨率
显示器	240×128 点阵LCD显示器, 6位读数分辨率
测试频率	JK2816A	30 Hz — 200 kHz，超过1.2万点
	JK2816C	50 Hz, 60 Hz, 100 Hz, 120 Hz, 200 Hz, 400 Hz, 500 Hz, 1 kHz, 2 kHz, 4 kHz, 5 kHz, 10 kHz, 20 kHz, 40 kHz, 50 kHz and 100 kHz,200kHz   21 点
	JK2816B	30Hz-200Hz,共39个典型频率
测试电平	10 mVrms — 1.5 Vrms, 10 mV 步进 (2816C为：0.1V  0.3V  1V)
基本准确度	0.05%
显示范围	|Z|, R, X： 　 0.00001 Ω — 99.9999 MΩ G,B: 　　 　　   0.00001μS—99.9999S C: 　　 　　 　0.00001 pF — 999.999 mF L: 　　 　　 　0.00001 μH — 9.99999 kH Q: 　　 　　 　0.00001 — 99999.9 D: 　　 　　 　0.00001 — 9.99999 θ　　             θ ：0.00001°—179.999° Δ%： 　　 　　-99.999% — 999.999%
测量速度	慢速: 1.5次/秒, 中速: 10次/秒, 快速: 20次/秒 (2816C为 快速: 8次/秒 )
等效电路	串联, 并联
量程方式	自动, 保持
触发方式	内部, 手动, 外部, 总线
平均次数	1 — 99
校正功能	开路, 短路, 负载校正
测量端	5端
显示方式	直读, ΔABS, Δ%, V/I(电压/电流监视) , 档号及档计数
列表扫描	4点频率, 电平, 直流偏置列表扫描测试
比较器功能	JK2816A	十档(九档合格一档不合格)，另有一个附属档
	JK2816C	四档(三档合格一档不合格)，另有一个附属档
存储器	12组内部仪器设定供存储/调用
接口	RS-232C, HANDLER,  (选件)

一般技术指标

工作温度, 湿度	0℃ — 40℃, ≤90% RH
电源要求	198 V — 242 V AC, 47.5 Hz — 52.5 Hz
功耗	≤50 VA
尺寸(W×H×D)	350 mm×135 mm×370 mm
重量	约4.5 kg
