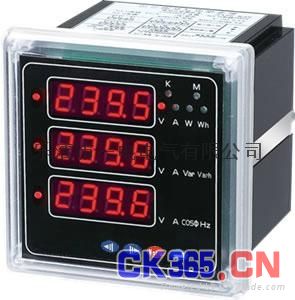

PZ42-E4智能多功能电力仪表
-
概述
PZ42-E4多功能仪表可测量显示有功总电能、无功总电能，带有功、无功电能脉冲输出；精度高、稳定性好、测量范围广、变比可任意设定，具有通讯功能，支持全数字校表，无可调电位器。
-
技术参数
|
性能 |
参数 |
||
|
生产厂家 |
东启电气余成明13587713660 |
||
|
输 入 测 量 显 示 |
网络 |
三相三线、三相四线 |
|
|
电压 |
额定值 |
AC57.7V、100V、220V、380V（订货时需说明） |
|
|
过负荷 |
测量：1.2倍 瞬时：2倍/10s |
||
|
功耗 |
<1VA (每相) |
||
|
阻抗 |
>100kΩ |
||
|
电流 |
额定值 |
AC 1A、5A（订货时需说明） |
|
|
过负荷 |
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
< 0.4VA (每相) |
||
|
电能 |
有功、无功总电能 |
||
|
显示 |
2排LED循环显示有功、无功总电能 |
||
|
输出 |
数字接口 |
RS－485 |
|
|
脉冲输出 |
2路光耦电能脉冲输出（无源）脉冲常数：3200imp/kWh |
||
|
工作范围 |
80~265AC或DC（无极性）45~65Hz |
||
|
功耗 |
≤5VA |
||
|
环境 |
工作环境 |
－25 ℃~ 55℃ |
|
|
储存环境 |
－35 ℃~ 75℃ |
||
|
安全 |
耐压 |
输入和电源>AC 2kV 输入和输出>AC 2kV |
|
|
绝缘 |
输入、输出、电源对机壳>5MΩ |
||
|
外形 |
尺寸 |
120×120×128 (长、宽、深) 72×72×110 (长、宽、深) |
|
|
重量 |
0.5kg/0.3 kg |
||
|
精度等级 |
0.2级，0.5级 |
||
3、外形
安装方式及开孔：盘装（开孔尺寸：PZ42-E4 111×111mm，PZ42-E468×68mm）
