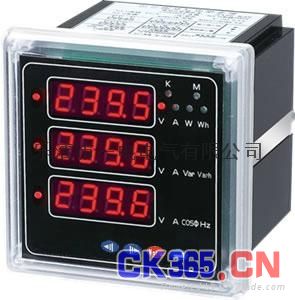

PZ48L-AV3智能多功能电力仪表
1、概述
PZ48L-AV3多功能电力仪表用于测量显示三相电流，功率因数，有功总电能，带有功总电能脉冲输出；测量精度高、稳定性好、测量范围广、变比可任意设定，具有通讯功能，支持全数字校表，无可调电位器。
技术参数
|
性能 |
参数 |
||
|
生产厂家 |
东启电气余先生18042113660 |
||
|
输 入 测 量 显 示 |
电流 |
额定值 |
AC 1A、5A（订货时需说明） |
|
过负荷 |
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
< 0.4VA (每相) |
||
|
精度 |
RMS 测量，精度等级0.2﹪，0.5﹪ |
||
|
电 流 |
三相电流 |
||
|
电能 |
有功总电能 |
||
|
功率因数 |
-1－0－1 |
||
|
显示 |
3排LED翻页显示 |
||
|
输出 |
数字接口 |
RS－485 |
|
|
脉冲输出 |
1路光耦电能脉冲输出（无源）脉冲常数：3200imp/kWh |
||
|
工作范围 |
80~265AC或DC（无极性）45~65Hz |
||
|
功耗 |
≤5VA |
||
|
环境 |
工作环境 |
－25 ℃~ 55℃ |
|
|
储存环境 |
－35 ℃~ 75℃ |
||
|
安全 |
耐压 |
输入和电源>AC 2kV 输入和输出>AC 2kV |
|
|
绝缘 |
输入、输出、电源对机壳>5MΩ |
||
|
外形 |
尺寸 |
120×120×128 (长、宽、深) 72×72×110 (长、宽、深) |
|
|
重量 |
0.6kg |
||
|
精度等级 |
0.2级，0.5级 |
||
3、外形
4、安装方式及开孔：盘装（开孔尺寸：PZ48L-AV3 111×111mm，PZ48L-AV3 68×68mm）
