ADVANTEST 经济型网络分析仪 中国现货代理

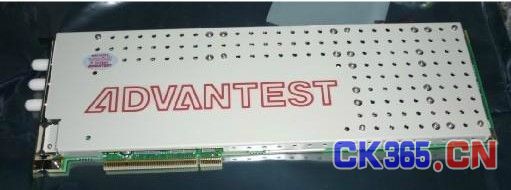

R 3755A /R3760插卡式網路分析儀 ( New Board Network Analyzer )
现货|廉价|R3755A|R3760 插卡式网络分析仪
規格：
|
型號 |
R 3755A |
R3760 |
|||
|
頻率範圍 |
10KHz to 300MHz |
Resolution 1mHz |
300MHz to 6GHz |
Resolution 10kHz |
|
|
頻率穩定度 |
+/- 20ppm |
Including the aging, 1 year calibration cycle |
+/- 50 ppm |
Including the aging, 1 year calibration cycle |
|
|
+/- 1ppm |
Option 20 |
+/- 1ppm |
Option20 |
||
|
輸出位準 |
<1MHz:0dBm to -30dBm |
Resolution 0.1dB |
≦ 3G Hz: 0dBm to -10dBm |
Resolution 0.1dB |
|
|
≧ 1M Hz:+18dBm to -43dBm |
>3GHz:-5dBm to - 10dBm |
||||
|
1nW to 1mW |
Using PI fixture, @CI = 25ohm |
||||
|
輸入通道 |
1ch |
Rch is internal connection |
2Port |
||
|
量測通道 |
4ch |
Each channel can be set independently. Channel coupling is not available |
4ch |
||
|
量測參數 |
A/R |
Reflection (S11) Transmission(S21) |
|||
|
雜訊準位 |
10kHzto1MHz:-70dBm 1MHz to 100MHz: -85 dBm 100MHz to 300MHz: -70dBm |
@RBW 1kHz |
-70dBm |
@RBW 1kHz |
|
|
量測點數 |
Max.1601 point |
Can sweep at the specified points (Segment) |
Max. 1601 points |
Can sweep at the specified points (Segment) |
|
|
量測速度 |
50usec/point |
@RBW 15kHz |
300usec/point |
Maximum, 1 Port Full CAL |
|
|
校正 |
Normalize ,Full CAL |
Full CAL :Open, Short, Load |
s11 |
Normalize, 1 Port Full CAL |
|
|
s21 |
Normalize, Trans Full CAL |
||||
|
最大安裝數量 每台電腦 |
8 units |
4units |
|||
|
PCI size/slot |
Half size PCI |
1 slot |
Half size PCI |
2 slots |
|
|
消耗電力 |
Max.15W |
Max. 20W |
|||
產品特點：
• 故障率低價格便宜：省去電源 / 顯示模組
• 體積小 , 耗電量低
• 適合多台組裝成測試系統自動化量測
• 適合客戶自行開發產測軟體作業
• 可提供 Lab VIEW/VB 驅動軟體
• 模組方式適合各種維修使用
深圳市汉润电子有限公司 爱德万板卡式网络分析仪总代理 联系人：13510351836 0755-8329174李川
