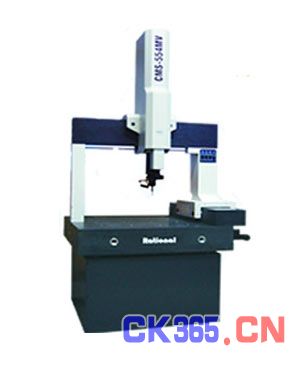

| 全自动三坐标测量机(CNC) | ||||||
| 产品用途 | ||||||
|
全自动三坐标测量机系列采用移动桥式结构，显著的提高了运动性能。全花岗石工作台、导轨、横梁和Z轴，具有相同的温度特性和刚性，并通过有限元分析、动态特性分析，从而使整机有了较高的稳定性和可靠性。 全自动三坐标测广泛应用于机械制造、电子、汽车、五金、塑胶、模具等行业中，可以对工件的形状、尺寸和形位公差过行精密检测，从而完成零件检测、外形测量、过程控制等任务。 |
||||||
| 型号 |
CMS-554C CMS-574C CMS-584C |
CMS-665C CMS-685C CMS-6105C |
CMS-886C CMS-8106C CMS-8126C |
CMS-10108C CMS-10128C CMS-10158C |
||
| 行 程(mm) | X | 500 | 600 | 800 | 1000 | |
| Y | 500/700/800 | 600/800/1000 | 800/100/1200 | 1000/1200/1500 | ||
| Z | 400 | 500 | 600 | 800 | ||
| 仪器重量(kg) | 980/1120/1200 | 1100/1250/1400 | 2200/2460/2720 | 2600/2880/3300 | ||
| 外型尺寸(m) | 1.21*1.3/1.5/1.6*2.33 | 1.31*1.4/1.6/1.8*2.53 | 1.65*1.9/2.1/2.3*2.85 | 1.85*2.1/2.3/2.6*3.25 | ||
| 最大承重(kg) | 500 | 800 | 1000 | 1500 | ||
| 包装外形尺寸(m) | 1.3*1.6/1.8/1.9*2.22 | 1.4*1.7/1.9/2.1/2.42 | 1.9*2.3/2.5/2.7*2.4 | 2.4*2.45/2.65/2.95*2.4 | ||
| 空间精度 | MPEE=(3.0+L/300)μm MPEE=(3.5+L/200)μm | |||||
| 分辨力 | 0.5μm | |||||
| 结构形式 | 移动桥式 | |||||
| 总功率 | 500W(不包括电脑) | |||||
| 三坐标测量机工作环境 | ||||||
| 电源 | AC100-240V 50/60Hz | |||||
| 空气流量 | 120L/min(0.4MPa) | |||||
| 温度范围 | 20±2℃＜1℃/h ＜2℃/24h℃＜1℃/m | |||||
| 气源压力 | ≥0.5MPa | |||||
| 湿度 | 40%——70% | |||||
| 系统特点 | 驱动系统 | 伺服电机 | ||||
| 控制系统 | RENISHAW UCC lite/Pantec | |||||
| 测量软件 | RationalDMIS(CNC)/Master-CMM | |||||
| 最大运动速度 | 300mm/s | |||||
| 探测系统 | RENISHAW MH20i/ RENISHAW PH10T+TP20 | |||||
